(06-02[01]) - REDUCTION GEAR ASSY (GROUP 30-7) (ND101766)

Запчасти Case SV210 (06-02[01]) - REDUCTION GEAR ASSY (GROUP 30-7) (ND101766) (06) - POWER TRAIN

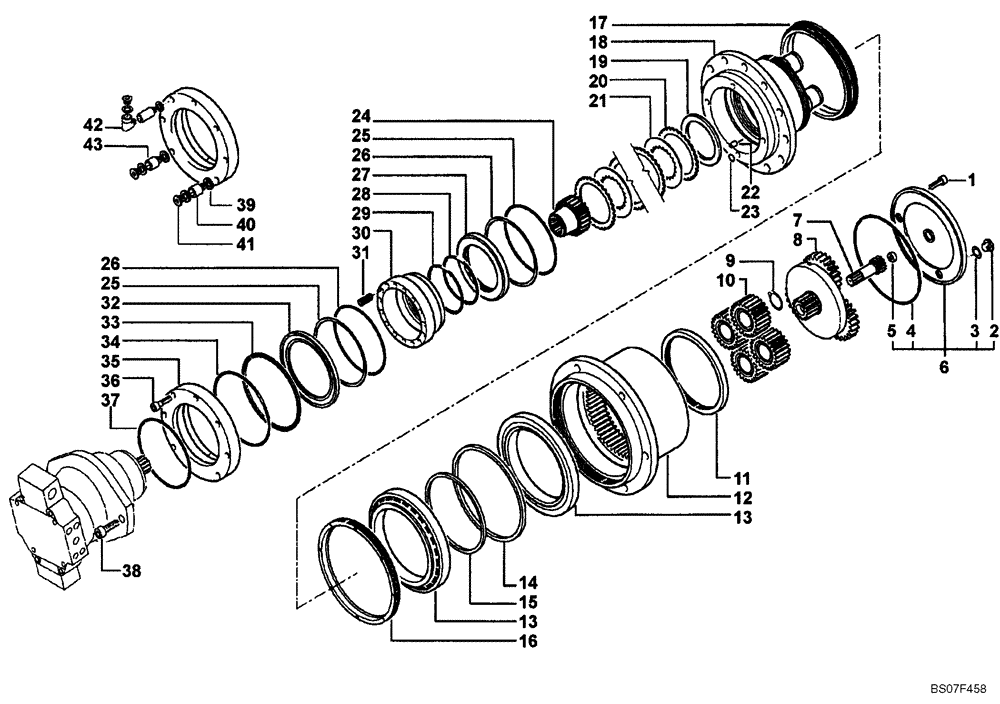

Схема запчастей Case SV210 - (06-02[01]) - REDUCTION GEAR ASSY (GROUP 30-7) (ND101766) (06) - POWER TRAIN
21
30
33
9
31
12
38
4
42
29
25
17
2
15
36
23
43
8
37
19
25
6
24
3
5
27
40
26
13
34
14
26
20
35
1
28
10
18
39
22
11
32
7
16
41
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

REDUCTION GEAR ASSY (ND101766) (GROUP 30-7)

1шт.

1

ND104537

BOLT

10шт.

2

ND101669

PLUG

2шт.

3

ND101661

WASHER

2шт.

4

ND104527

O-RING

1шт.

5

ND101633

PAD

1шт.

6

ND104486

RING

1шт.

7

ND104497

COVER

1шт.

8

ND104480

KIT

1шт.

9

ND104534

SPACER

4шт.

10

ND104485

RING

4шт.

11

ND104505

HUB

1шт.

12

ND104502

KIT

1шт.

13

ND104524

PLUG

2шт.

14

ND104512

NUT

1шт.

15

ND104513

O-RING

1шт.

16

ND104506

HUB

1шт.

17

ND104522

PAD

1шт.

18

ND104491

PISTON

1шт.

19

ND104511

NUT

1шт.

20

ND101642

BRAKE DISC

7шт.

21

ND101640

DISC

6шт.

22

ND104543

DRIVEN SPROCKET

1шт.

23

ND104525

O-RING

1шт.

24

ND104493

SHAFT

1шт.

25

ND104545

RING

2шт.

26

ND104531

O-RING

2шт.

27

ND104514

O-RING

1шт.

28

ND104078

RING

1шт.

29

ND104073

O-RING

1шт.

30

ND104495

SNAP RING

1шт.

31

ND101639

SPRING

13шт.

32

ND104509

FLANGE

1шт.

33

ND101663

SNAP RING

1шт.

34

ND104528

O-RING

1шт.

35

ND104504

HUB

1шт.

36

ND104538

BOLT

4шт.

37

ND101654

O-RING

1шт.

38

ND101648

BOLT

2шт.

39

ND101661

WASHER

7шт.

40

ND101636

EXTENSION

2шт.

41

ND101669

PLUG

4шт.

42

ND104516

O-RING

1шт.

43

ND104517

O-RING

1шт.
