(09-66[01]) - HOOD, MOUNTING (GROUP 205) (ND138826)

Запчасти Case SV210 (09-66[01]) - HOOD, MOUNTING (GROUP 205) (ND138826) (09) - CHASSIS/ATTACHMENTS

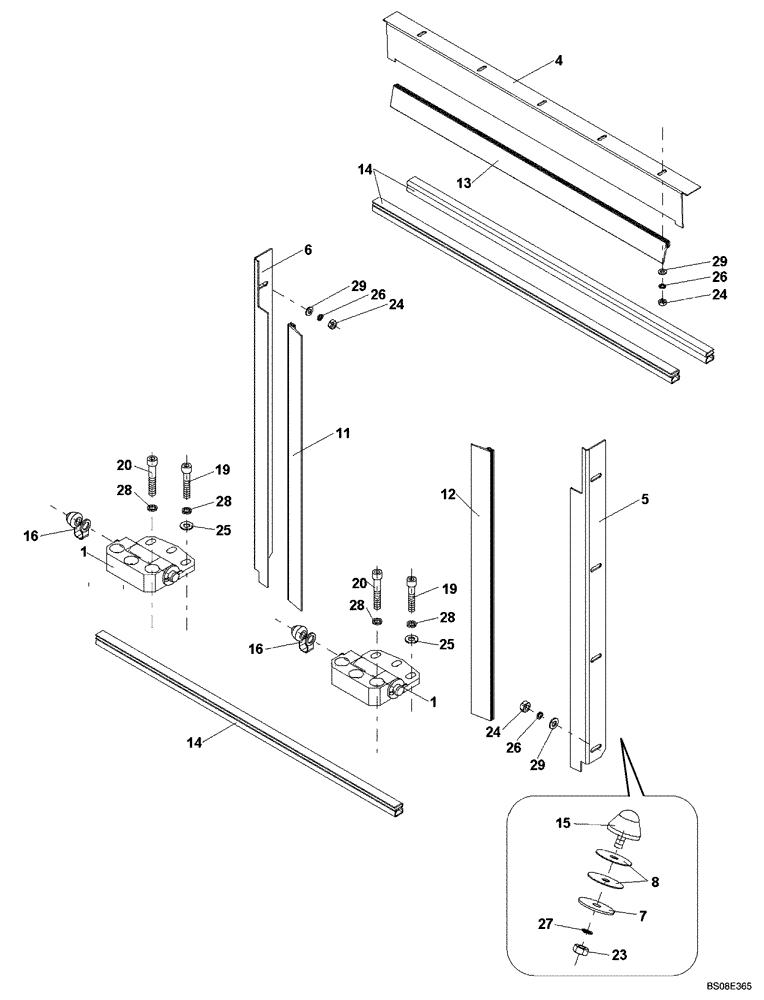

Схема запчастей Case SV210 - (09-66[01]) - HOOD, MOUNTING (GROUP 205) (ND138826) (09) - CHASSIS/ATTACHMENTS
24
28
5
1
28
25
23
12
29
24
26
28
15
1
6
16
29
14
20
27
24
26
14
20
8
26
4
11
25
19
7
29
16
13
19
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HOOD, MOUNTING (ND138826) (GROUP 205)

1шт.

1

ND052496

HINGE

2шт.

4

ND138853

BAR

1шт.

5

ND138855

STRIP

LH

1шт.

6

ND138854

STRIP

RH

1шт.

7

ND103516

WASHER

2шт.

8

ND104572

WASHER

4шт.

11

ND138873

RUBBER STRIP

1шт.

12

ND138872

RUBBER STRIP

1шт.

13

ND138871

RUBBER STRIP

1шт.

14

ND106437

PACKING

PACKING SEAL

1шт.

15

ND079088

RUBBER BUMPER

Rubber

2шт.

16

ND064758

PLUG

2шт.

19

ND024271

BOLT

6шт.

20

ND024274

BOLT

6шт.

23

ND021848

NUT

2шт.

24

ND021847

NUT

13шт.

25

ND029267

WASHER

6шт.

26

ND029309

SPRING WASHER

13шт.

27

ND029310

WASHER

2шт.

28

ND035942

WASHER

12шт.

29

ND029290

WASHER

9шт.
