(09-57[01]) - DOZER BLADE (GROUP 551) (ND109307)

Запчасти Case SV210 (09-57[01]) - DOZER BLADE (GROUP 551) (ND109307) (09) - CHASSIS/ATTACHMENTS

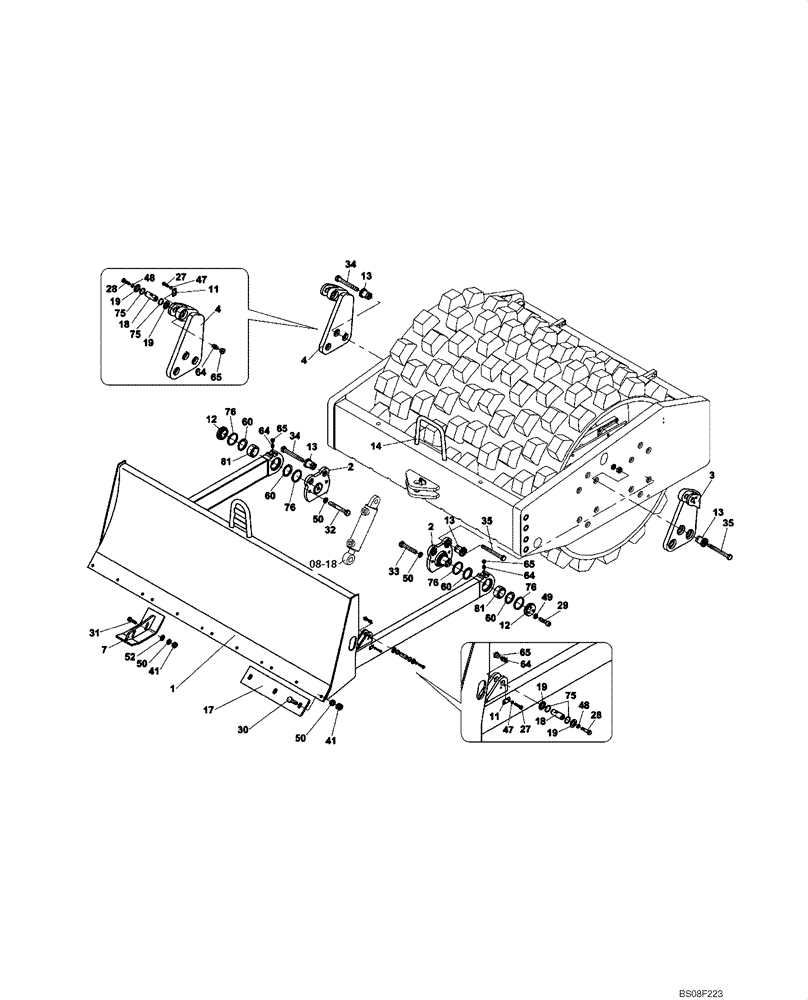

Схема запчастей Case SV210 - (09-57[01]) - DOZER BLADE (GROUP 551) (ND109307) (09) - CHASSIS/ATTACHMENTS
08-18
27
65
12
75
13
64
19
64
28
75
50
41
60
81
76
29
81
35
76
34
50
35
31
4
1
13
75
49
76
30
4
48
3
27
32
52
11
14
17
12
19
19
80
60
2
48
65
11
28
41
18
65
2
64
47
65
34
47
76
18
60
33
64
13
7
13
50
19
50
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DOZER BLADE (ND109307) (GROUP 551)

1шт.

1

ND109305

SPARE PART SET

1шт.

2

ND109320

PIN

2шт.

3

ND109323

SUPPORT

1шт.

4

ND109324

SUPPORT

1шт.

7

ND109329

GUIDE

2шт.

11

ND049635

COVER PLATE

4шт.

12

ND109327

COVER

2шт.

13

ND109345

INSERT

10шт.

14

ND109342

INDICATOR

1шт.

17

ND109328

CUTTING EDGE

4шт.

18

ND098212

PIN

4шт.

19

ND109351

RING

8шт.

27

ND021293

BOLT

8шт.

28

ND092562

BOLT

4шт.

29

ND024271

BOLT

6шт.

30

ND021332

BOLT

12шт.

31

ND021228

BOLT

4шт.

32

ND021230

BOLT

2шт.

33

ND021232

BOLT

2шт.

34

ND021235

BOLT

5шт.

35

ND021236

BOLT

5шт.

41

ND021851

NUT

16шт.

47

ND035940

SPRING WASHER

8шт.

48

ND035941

WASHER

4шт.

49

ND029311

WASHER

6шт.

50

ND035943

WASHER

20шт.

52

ND029269

WASHER

4шт.

60

ND069894

SNAP RING

4шт.

64

ND070133

LUBE NIPPLE,M10 x 1

6шт.

65

ND064758

PLUG

6шт.

75

ND107959

SEAL

8шт.

76

ND106612

RING

4шт.

81

ND068773

BALL BEARING

2шт.
