(09-45[01]) - AIR FILTRATION, CAB (GROUP 165-B) (ND001506-B)

Запчасти Case SV210 (09-45[01]) - AIR FILTRATION, CAB (GROUP 165-B) (ND001506-B) (09) - CHASSIS/ATTACHMENTS

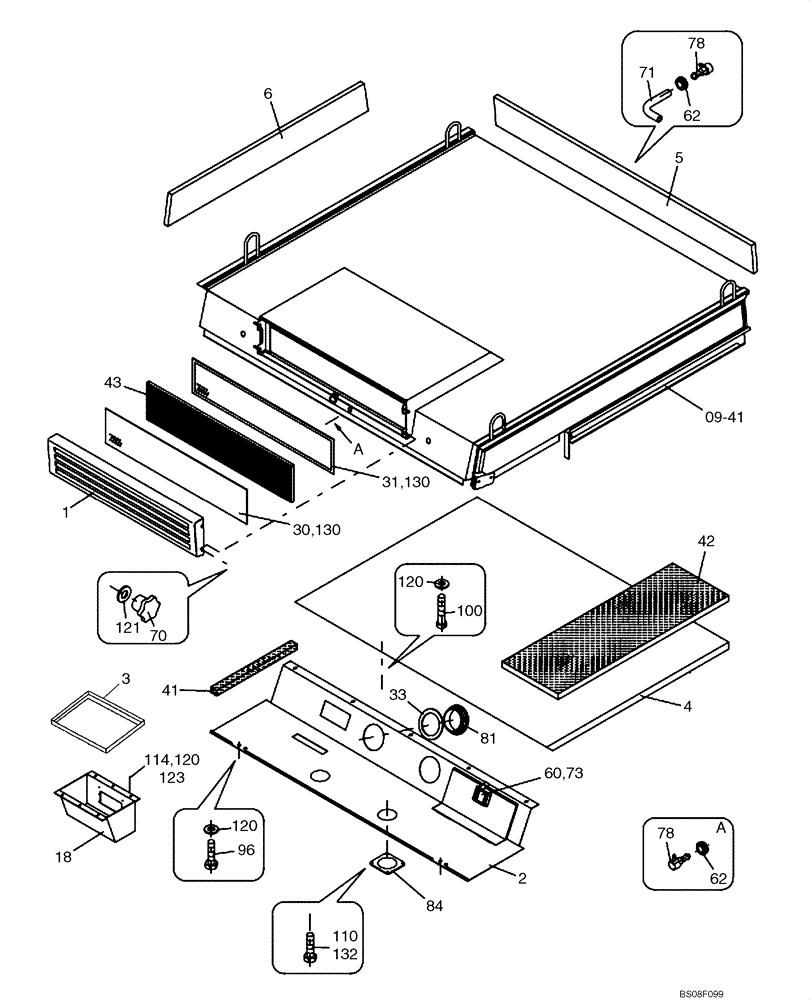

Схема запчастей Case SV210 - (09-45[01]) - AIR FILTRATION, CAB (GROUP 165-B) (ND001506-B) (09) - CHASSIS/ATTACHMENTS
18
43
132
130
3
81
123
70
71
110
4
42
31
30
120
84
09-41
96
73
114
120
120
78
41
121
5
62
1
78
6
100
33
62
60
130
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

AIR FILTRATION PARTS, CAB (ND001506-B) (GROUP 165-B)

1шт.

1

ND050469

GRILLE

1шт.

2

ND017873

COVER

1шт.

3

ND106244

FRAME

1шт.

4

ND029684

HEADLINER

1шт.

5

ND050477

PADDING

1шт.

6

ND050479

PADDING

1шт.

18

ND103120

SUPPORT

1шт.

30

ND106209

SHEET

1шт.

31

ND106208

SHEET

1шт.

33

ND053355

RING

2шт.

41

ND103220

SEALING STRIP

1200 mm

1шт.

42

ND075258

FOAM

20 x 230 x 700

3шт.

43

ND137766

FILTER

Replaces ND075260 Filter10 x 130 x 595 Used On Some Models

1шт.

60

ND064337

BLANK-OFF PLUG

1шт.

62

ND064663

PLUG

2шт.

70

ND078528

HANDLE

4шт.

71

ND100095

HOSE

1шт.

73

ND079506

GROMMET

7 x 1

2шт.

78

ND065218

JET

2шт.

81

ND089999

RING

2шт.

84

ND064537

GRILLE

2шт.

96

ND021287

BOLT,M8 x 16

1шт.

100

ND024138

BOLT

M6 x 25

7шт.

110

ND025017

BOLT

M4 x 16

12шт.

114

ND021847

NUT

M6

14шт.

120

ND029248

WASHER

ID 6,4

1шт.

121

ND029247

WASHER

ID 5,3

10шт.

123

ND029309

SPRING WASHER

ID 6,1

1шт.

130

ND069931

RIVET

4 x 10

11шт.

132

ND100144

PLASTIC-RUBBER TUBE

1шт.
