(09-36[01]) - VIBRATOR, DRUM (GROUP 21) (ND104252)

Запчасти Case SV210 (09-36[01]) - VIBRATOR, DRUM (GROUP 21) (ND104252) (09) - CHASSIS/ATTACHMENTS

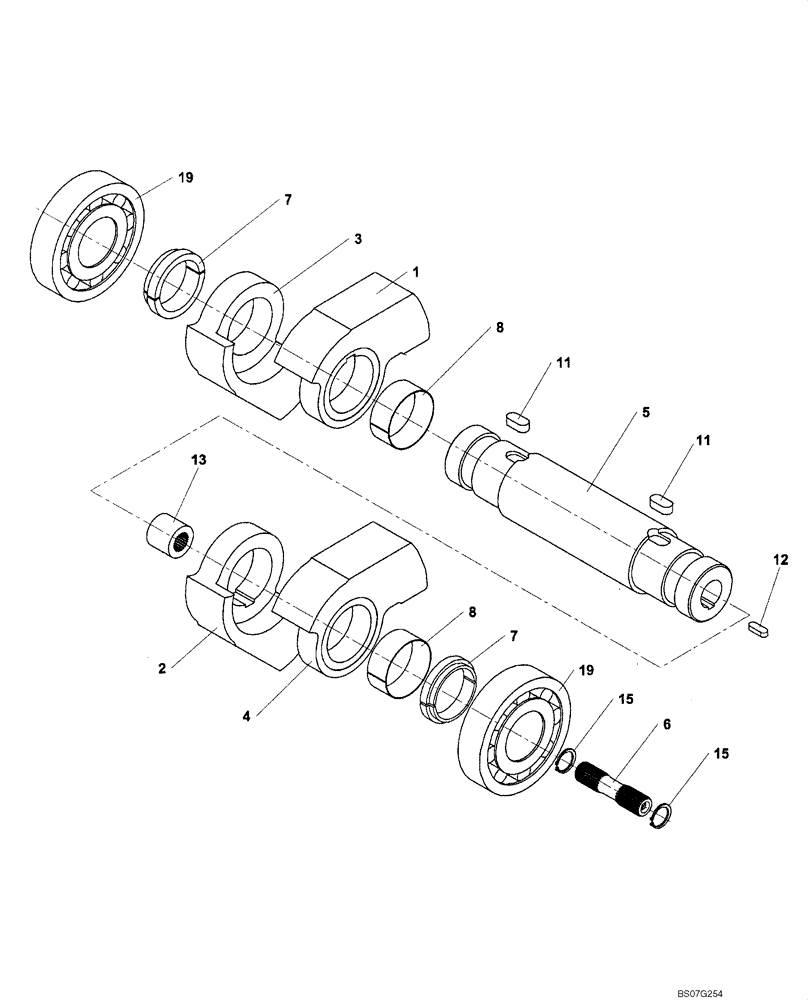

Схема запчастей Case SV210 - (09-36[01]) - VIBRATOR, DRUM (GROUP 21) (ND104252) (09) - CHASSIS/ATTACHMENTS
5
7
15
13
1
8
19
11
7
3
19
6
15
12
11
2
8
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

VIBRATOR, DRUM (ND104252) (GROUP 21)

1шт.

1

ND104253

ECCENTRIC

1шт.

2

ND104254

ECCENTRIC

1шт.

3

ND104255

ECCENTRIC

1шт.

4

ND104256

ECCENTRIC

1шт.

5

ND104279

SHAFT

1шт.

6

ND104342

SHAFT

1шт.

7

ND024475

RING

2шт.

8

ND104340

BUSHING

2шт.

11

ND033853

KEY

2шт.

12

ND033840

KEY

1шт.

13

ND104341

INSERT

1шт.

15

ND069833

SNAP RING

2шт.

19

ND068950

ROLLER BEARING

, Serial Range: -DDDSV210NANTB2008

2шт.

19

84410880

ROLLER BEARING

2шт.
