(09-25[01]) - FRAME, DRUM (GROUP 53) (ND104895)

Запчасти Case SV210 (09-25[01]) - FRAME, DRUM (GROUP 53) (ND104895) (09) - CHASSIS/ATTACHMENTS

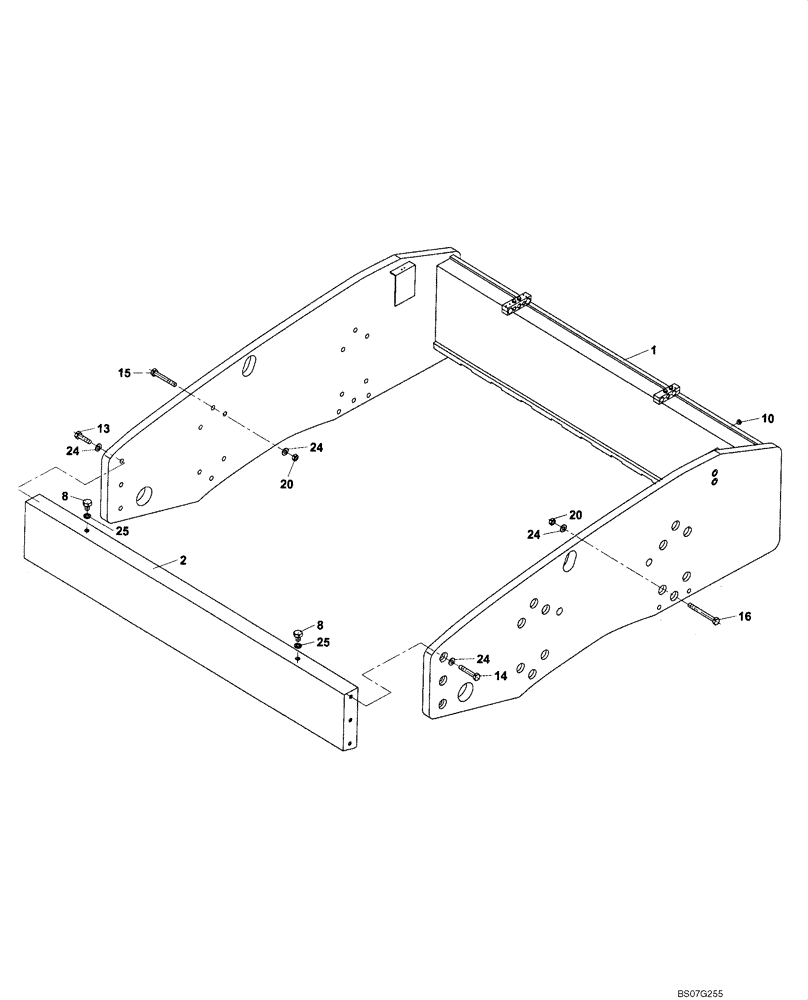

Схема запчастей Case SV210 - (09-25[01]) - FRAME, DRUM (GROUP 53) (ND104895) (09) - CHASSIS/ATTACHMENTS
14
24
24
25
2
24
15
8
16
20
24
8
13
10
1
25
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

FRAME, DRUM (ND104895) (GROUP 53)

1шт.

1

ND104881

CHASSIS

1шт.

2

ND132429

PLATE, Front

1шт.

8

ND109004

PLUG

2шт.

10

ND114913

PLUG

2шт.

13

ND021229

BOLT

4шт.

14

ND021230

BOLT

4шт.

15

ND021231

BOLT

12шт.

16

ND021233

SCREW

12шт.

20

ND021851

NUT

24шт.

24

ND035943

WASHER

32шт.
