(09-09[01]) - LOCK, ARTICULATION JOINT (GROUP 487) (ND131871)

Запчасти Case SV210 (09-09[01]) - LOCK, ARTICULATION JOINT (GROUP 487) (ND131871) (09) - CHASSIS/ATTACHMENTS

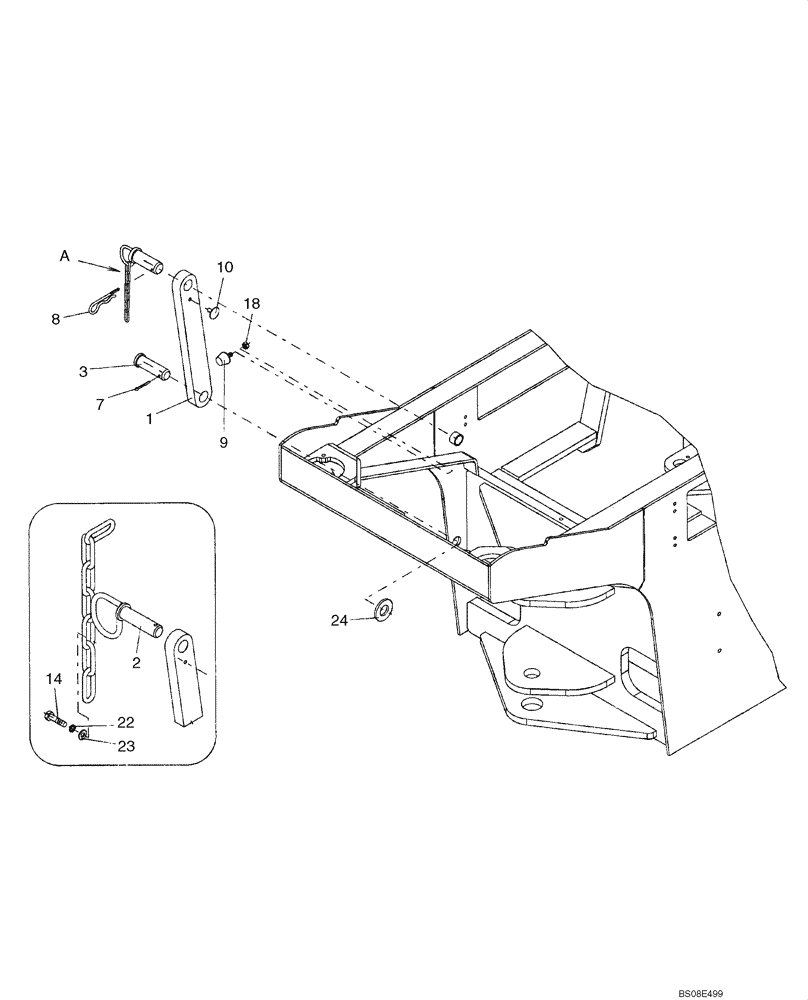

Схема запчастей Case SV210 - (09-09[01]) - LOCK, ARTICULATION JOINT (GROUP 487) (ND131871) (09) - CHASSIS/ATTACHMENTS
23
18
22
9
24
1
2
3
14
10
7
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LOCK, ARTICULATION JOINT (ND131871) (GROUP 487)

1шт.

1

ND104339

TIE-ROD

1шт.

2

ND104399

PIN

1шт.

3

ND104398

PIN

1шт.

7

ND029396

COTTER PIN

1шт.

8

ND118345

ROLL PIN

1шт.

9

ND079227

RUBBER BUMPER

1шт.

10

ND108312

PLUG

1шт.

14

ND110229

BOLT

1шт.

18

ND026461

NUT

1шт.

22

ND029308

WASHER

Sping

3шт.

23

ND029247

WASHER

6шт.

24

ND130279

WASHER

WASHER

1шт.
