(10-024-00[01]) - DOZER BLADE, HYDRAULICS (GROUP 345) (ND110345)

Запчасти Case SV210 (10-024-00[01]) - DOZER BLADE, HYDRAULICS (GROUP 345) (ND110345) (08) - HYDRAULICS

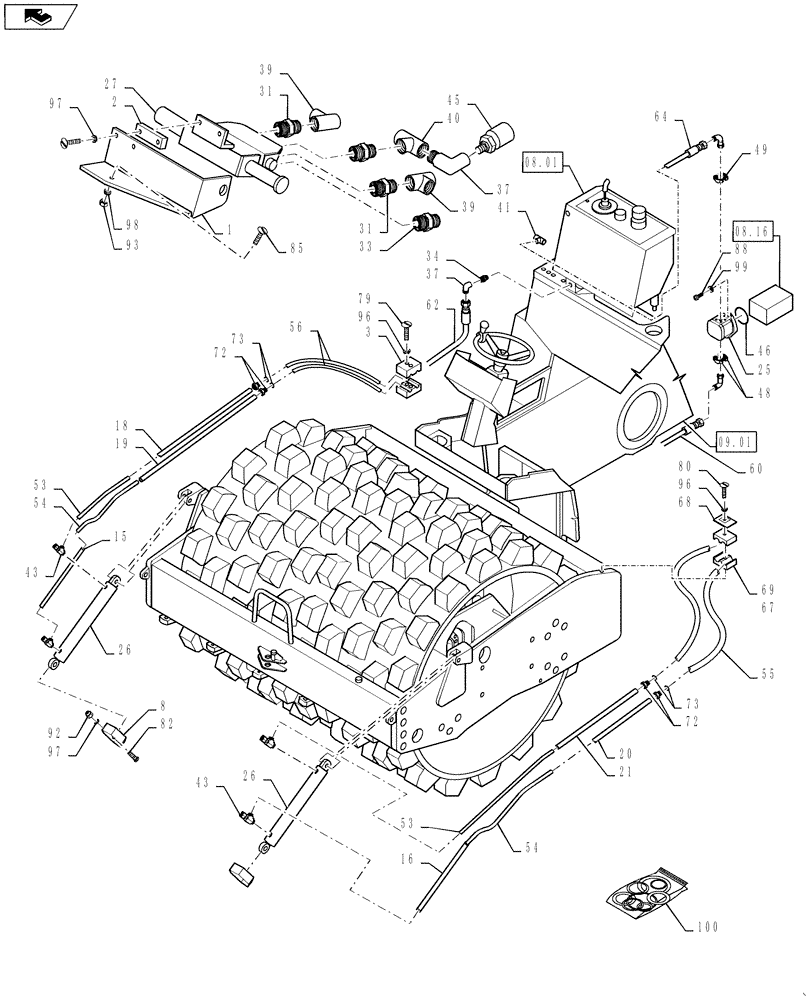

Схема запчастей Case SV210 - (10-024-00[01]) - DOZER BLADE, HYDRAULICS (GROUP 345) (ND110345) (08) - HYDRAULICS
73
19
31
88
54
41
08.01
45
67
96
56
92
53
98
82
37
72
72
08.16
20
3
46
48
09.01
37
18
home
25
53
80
69
1
26
49
8
39
99
97
73
33
79
43
60
100
40
97
43
93
26
31
62
2
64
34
68
54
27
21
55
15
16
96
39
85
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DOZER BLADE, HYDRAULICS (ND110345) (GROUP 345)

1шт.

1

ND109751

SUPPORT

1шт.

2

ND109770

WASHER

2шт.

3

ND051432

CLAMP

2шт.

8

ND130559

CLIP

CLAMP

2шт.

15

ND109789

PIPE

1шт.

16

ND109790

PIPE

1шт.

18

ND110386

PIPE

PIPE

1шт.

19

ND110387

PIPE

PIPE

1шт.

20

ND110388

PIPE

PIPE

1шт.

21

ND110389

PIPE

PIPE

1шт.

25

ND067984

HYDRAULIC PUMP

1шт.

26

ND107957

HYDRAULIC CYLINDER

Incl. Ref. 100

2шт.

27

ND108900

CONTROL VALVE

1шт.

31

ND062159

HYD CONNECTOR

2шт.

33

ND062140

HYD CONNECTOR

2шт.

34

ND062109

HYD CONNECTOR

1шт.

37

ND062367

HYD CONNECTOR

2шт.

39

ND062403

TEE

2шт.

40

ND062392

HYD CONNECTOR

1шт.

41

ND062298

HYD CONNECTOR

1шт.

43

ND062457

BOLT

Includes Bolt, Banjo Fitting, and Sealing Washer

4шт.

45

ND062281

HYD CONNECTOR

1шт.

46

ND107960

O-RING

1шт.

48

ND062506

FLANGE

1шт.

49

ND062492

FLANGE

1шт.

53

ND109185

HOSE

2шт.

54

ND109186

HOSE

2шт.

55

ND109188

HOSE

2шт.

56

ND109187

HOSE

2шт.

60

ND109182

HOSE

1шт.

62

ND109183

HOSE

1шт.

64

ND109184

HOSE

1шт.

67

ND064847

HOSE

6шт.

68

ND064833

COVER

6шт.

69

ND064831

SUPPORT

6шт.

72

ND062047

NUT

12шт.

73

ND062033

SLEEVE

12шт.

79

ND021173

BOLT

4шт.

80

ND021174

BOLT

6шт.

82

ND021296

BOLT

6шт.

85

ND021303

BOLT

2шт.

88

ND034059

BOLT

2шт.

92

ND034087

NUT

2шт.

93

ND034088

NUT

2шт.

96

ND029309

SPRING WASHER

10шт.

97

ND035940

SPRING WASHER

6шт.

98

ND035941

WASHER

2шт.

99

ND029266

WASHER

2шт.

100

ND108037

SEAL KIT

For Hyd. Cyl. ND107957

1шт.
