(10-021-00[01]) - PUMP, HYDRAULIC HAND (GROUP 382-17 / 382-17-1 / 382-17-2) (ND067870 - ND102694 - ND102695)

Запчасти Case SV210 (10-021-00[01]) - PUMP, HYDRAULIC HAND (GROUP 382-17 / 382-17-1 / 382-17-2) (ND067870 - ND102694 - ND102695) (08) - HYDRAULICS

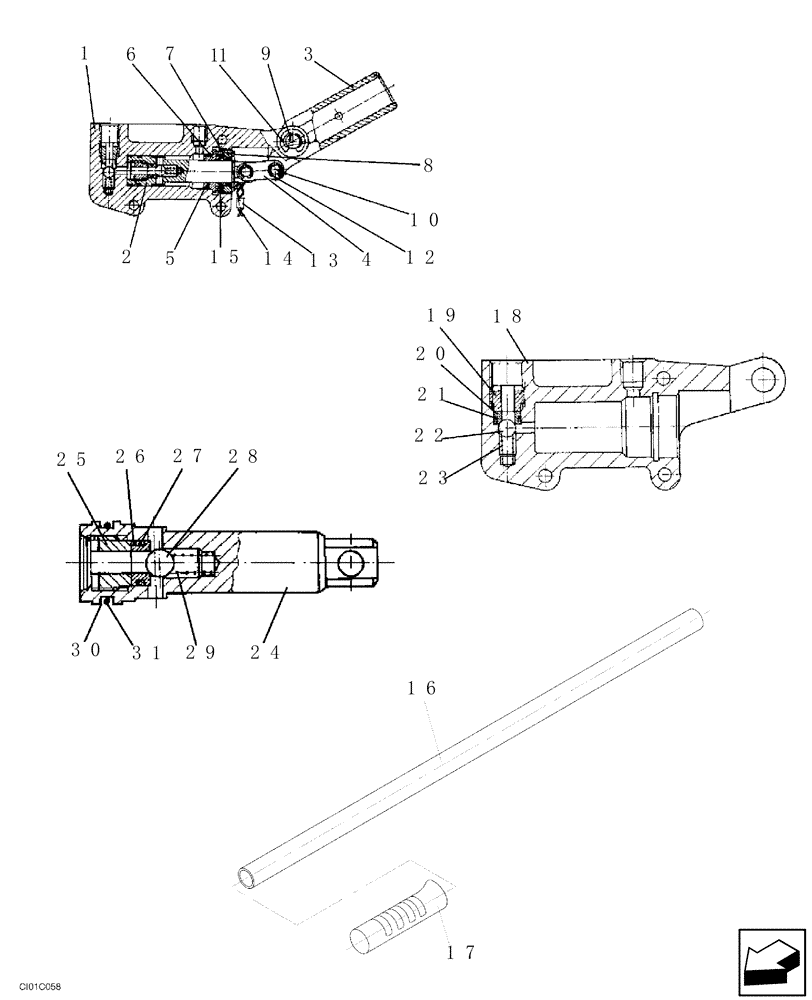

Схема запчастей Case SV210 - (10-021-00[01]) - PUMP, HYDRAULIC HAND (GROUP 382-17 / 382-17-1 / 382-17-2) (ND067870 - ND102694 - ND102695) (08) - HYDRAULICS
3
28
24
18
23
1
8
1
10
21
6
16
9
22
26
17
12
4
1
31
29
27
14
7
2
30
5
15
19
25
13
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

ND067870

HYDRAULIC PUMP

(GROUP 382-17 / 382-17-1 / 382-17-2)

1шт.

Consists of 1 - 15, 18 - 31

1шт.

1

ND102694

BODY

1шт.

2

ND102695

PISTON

1шт.

3

ND102687

FORK

1шт.

4

ND102684

CONNECTING LINK

2шт.

5

ND102692

INSERT

1шт.

6

ND102699

RING

520,5 x 2,2

1шт.

7

ND102700

SEAL

1шт.

8

ND102693

BOLT

1шт.

9

ND102686

PIN

1шт.

10

ND102685

PIN

2шт.

11

ND102703

RING

2шт.

12

ND102702

RING

4шт.

13

ND102704

LEAD SEAL

1шт.

14

ND102706

WIRE

1шт.

15

ND102707

RING

1шт.

16

ND030922

FLEXIBLE HOSE

1шт.

17

ND078404

HANDLE GRIP

1шт.

ND102694

BODY

1шт.

Consists of 18 - 23

1шт.

18

ND102688

BODY

1шт.

19

ND102689

NUT

1шт.

20

ND102690

INSERT

1шт.

21

ND102698

SEAL

1шт.

22

ND102705

BALL

1шт.

23

ND102701

SPRING

1шт.

ND102695

PISTON

1шт.

Consists of 24 - 31

1шт.

24

ND102691

PISTON

1шт.

25

ND102689

NUT

1шт.

26

ND102690

INSERT

1шт.

27

ND102698

SEAL

8 x 1,8

1шт.

28

ND102705

BALL

8

1шт.

29

ND102701

SPRING

7,4 x 21,4 x 0,4

1шт.

30

ND102696

RING

20,5 x 25 x 1

1шт.

31

ND102697

SEAL

19,5 x 2,8

1шт.
