(07-001-00[01]) - DRUM DRIVE, FRONT (GROUP 30) (ND104243)

Запчасти Case SV210 (07-001-00[01]) - DRUM DRIVE, FRONT (GROUP 30) (ND104243) (06) - POWER TRAIN

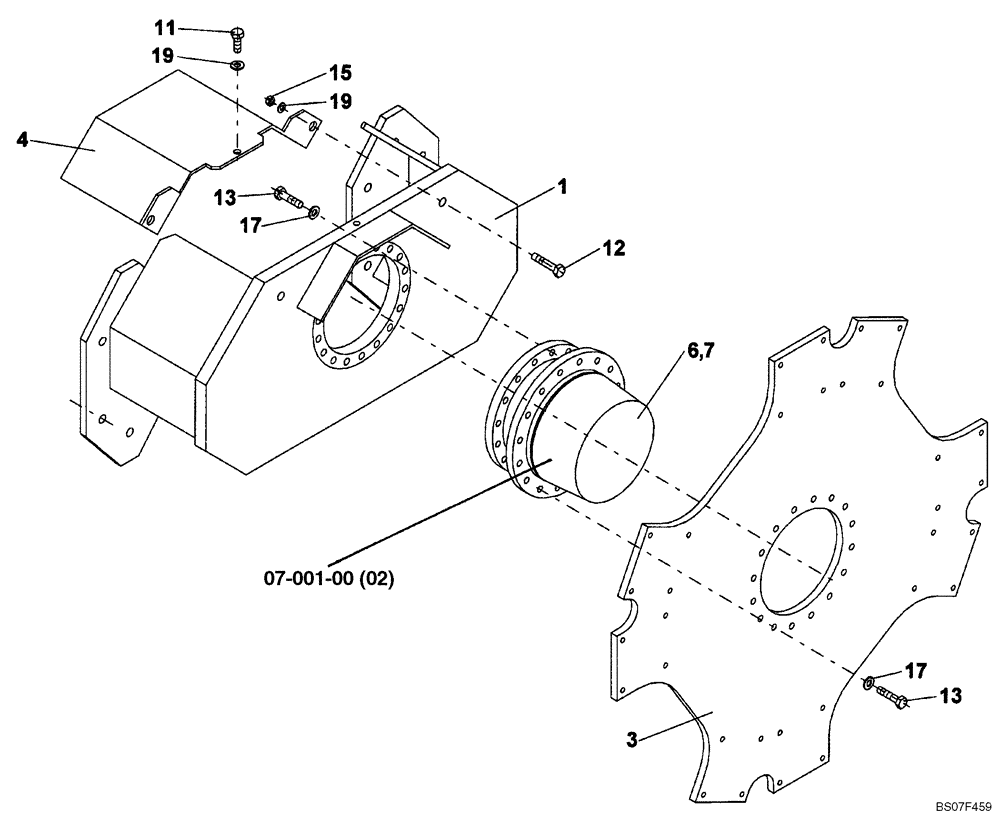

Схема запчастей Case SV210 - (07-001-00[01]) - DRUM DRIVE, FRONT (GROUP 30) (ND104243) (06) - POWER TRAIN
13
6
1
17
19
17
3
13
7
19
15
11
4
12
07-001-00(02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

FRONT DRUM DRIVE (ND102243) (GROUP 30)

1шт.

1

ND104286

SUPPORT

1шт.

3

ND104287

PLATE

Carrier

1шт.

4

ND104414

COVER

1шт.

6

ND136544

HYDRAULIC MOTOR

MOTOR, HYDRAULIC; Replaces ND110363 Motor, Hydraulic

1шт.

7

ND101766

REDUCER

Gear Assy

1шт.

11

ND021308

BOLT

M16 x 20

1шт.

12

ND021312

BOLT

M12 x 40

2шт.

13

ND021332

BOLT

M20 x 45

36шт.

15

ND021850

NUT

M12

2шт.

17

ND035943

WASHER

ID 16

36шт.

19

ND035942

WASHER

ID 12

3шт.
