(04-001-01[01]) - WIRING, CAB (GROUP 410) (ND103171)

Запчасти Case SV210 (04-001-01[01]) - WIRING, CAB (GROUP 410) (ND103171) (04) - ELECTRICAL SYSTEMS

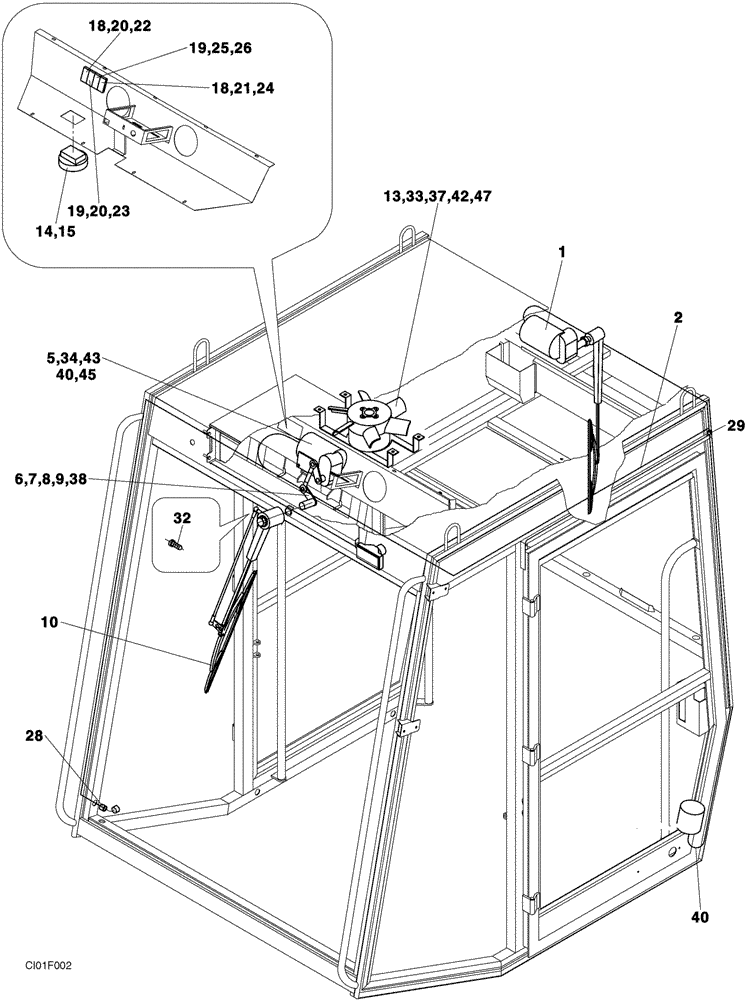

Схема запчастей Case SV210 - (04-001-01[01]) - WIRING, CAB (GROUP 410) (ND103171) (04) - ELECTRICAL SYSTEMS
23
10
42
40
21
22
43
9
38
20
15
45
19
1
34
37
14
33
2
18
47
40
13
7
18
29
32
8
19
6
20
24
28
5
25
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

WIRING, CAB (ND103171) (GROUP 410)

1шт.

1

ND029818

WIPER BLADE

1шт.

2

ND121984

WIRE HARNESS

1шт.

5

ND065183

WIPER MOTOR

24V

1шт.

6

ND065217

ARM

1шт.

7

ND065210

SHELL

1шт.

8

ND065211

WASHER

2шт.

9

ND069921

SNAP RING

1шт.

10

ND065207

WIPER BLADE

1шт.

13

ND102003

FAN

1шт.

14

ND065106

COVER

1шт.

15

ND065107

BULB

2шт.

18

ND065309

BEZEL

2шт.

19

ND065310

TERMINAL

2шт.

20

ND065396

SWITCH

2шт.

21

ND065432

SWITCH

1шт.

22

ND065333

LENS

1шт.

23

ND065397

LENS

1шт.

24

ND065406

LENS

1шт.

25

ND065303

ROCKER SWITCH

1шт.

26

ND101990

LENS

1шт.

28

ND079521

GROMMET

13 x 6

4шт.

29

ND079510

GROMMET

7 x 2

2шт.

32

ND024965

SELF-TAP SCREW

4 x 10

1шт.

33

ND023784

BOLT

M4 x 12

6шт.

34

ND021285

BOLT

M5 x 12

3шт.

37

ND026413

NUT

M4

6шт.

38

ND021846

NUT

M5

1шт.

40

ND034087

NUT

M8

3шт.

42

ND029306

WASHER

ID 4,1

6шт.

43

ND029308

WASHER

ID 5,1

3шт.

45

ND029310

WASHER

ID 8,2

1шт.

47

ND029246

WASHER

ID 4,3

6шт.
