(12-027-00[02]) - LOCK, DOZER BLADE (GROUP 557) (ND109313)

Запчасти Case SV210 (12-027-00[02]) - LOCK, DOZER BLADE (GROUP 557) (ND109313) (09) - CHASSIS/ATTACHMENTS

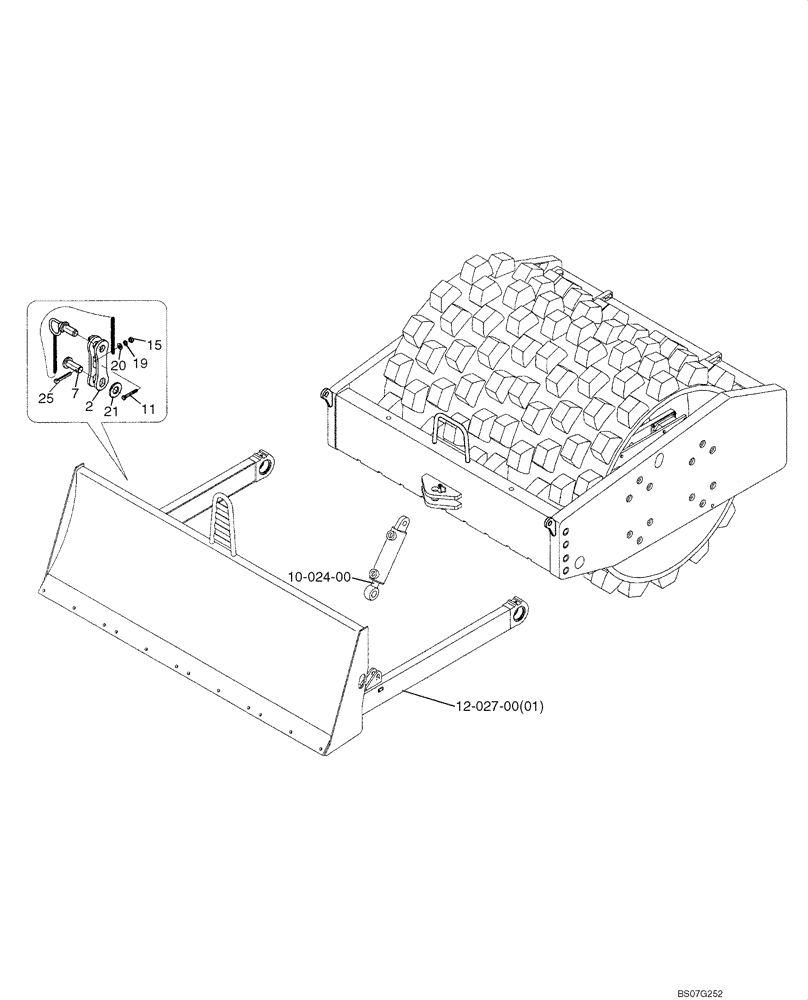

Схема запчастей Case SV210 - (12-027-00[02]) - LOCK, DOZER BLADE (GROUP 557) (ND109313) (09) - CHASSIS/ATTACHMENTS
20
2
10-024-00
11
12-027-00(01)
7
19
25
15
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

BLADE LOCK (ND109313) (GROUP 510)

1шт.

1

ND030285

PIN

2шт.

2

ND096261

TIE-ROD

2шт.

6

REF

INSTRUCTION

CLAMPING (ND109344)

2шт.

7

ND098233

PIN

2шт.

11

ND021171

BOLT

2шт.

15

ND021846

NUT

2шт.

19

ND029308

WASHER

2шт.

20

ND029247

WASHER

2шт.

21

ND029275

WASHER

2шт.

25

ND029392

COTTER PIN

2шт.
