(12-024-00[01]) - HOOD, MOUNTING (GROUP 205) (ND106352)

Запчасти Case SV210 (12-024-00[01]) - HOOD, MOUNTING (GROUP 205) (ND106352) (09) - CHASSIS/ATTACHMENTS

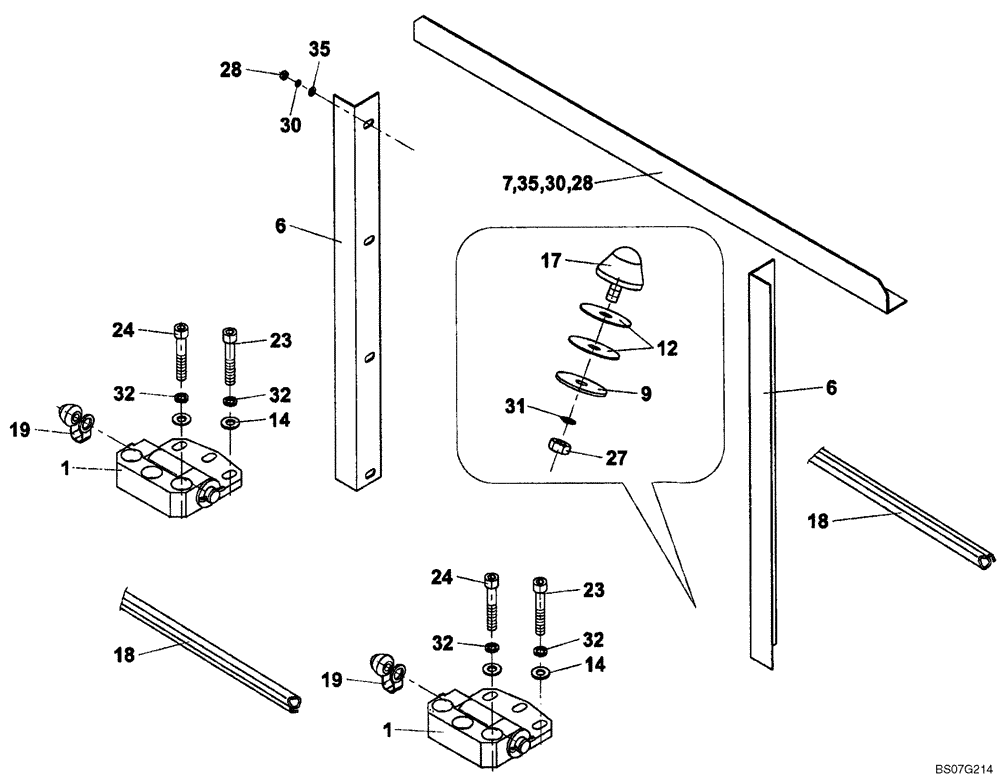

Схема запчастей Case SV210 - (12-024-00[01]) - HOOD, MOUNTING (GROUP 205) (ND106352) (09) - CHASSIS/ATTACHMENTS
14
32
30
24
32
19
18
24
31
1
28
14
32
23
35
32
18
19
12
6
35
23
9
17
6
7
28
30
1
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HOOD MOUNTING (ND106352) (GROUP 205)

1шт.

1

ND052496

HINGE

2шт.

6

ND106371

SIDE BATTEN

2шт.

7

ND106372

BAR

1шт.

9

ND103516

WASHER

2шт.

12

ND104572

WASHER

4шт.

14

ND029267

WASHER

6шт.

17

ND079088

RUBBER BUMPER

2шт.

18

ND106437

PACKING

PACKING

1шт.

19

ND064758

PLUG

2шт.

23

ND024271

BOLT

6шт.

24

ND024274

BOLT

6шт.

27

ND021848

NUT

2шт.

28

ND021847

NUT

13шт.

30

ND029309

SPRING WASHER

13шт.

31

ND029310

WASHER

2шт.

32

ND035942

WASHER

12шт.

35

ND029290

WASHER

9шт.
