(12-022-00[04]) - CONTROL, DOZER BLADE (GROUP 559) (ND109737)

Запчасти Case SV210 (12-022-00[04]) - CONTROL, DOZER BLADE (GROUP 559) (ND109737) (09) - CHASSIS/ATTACHMENTS

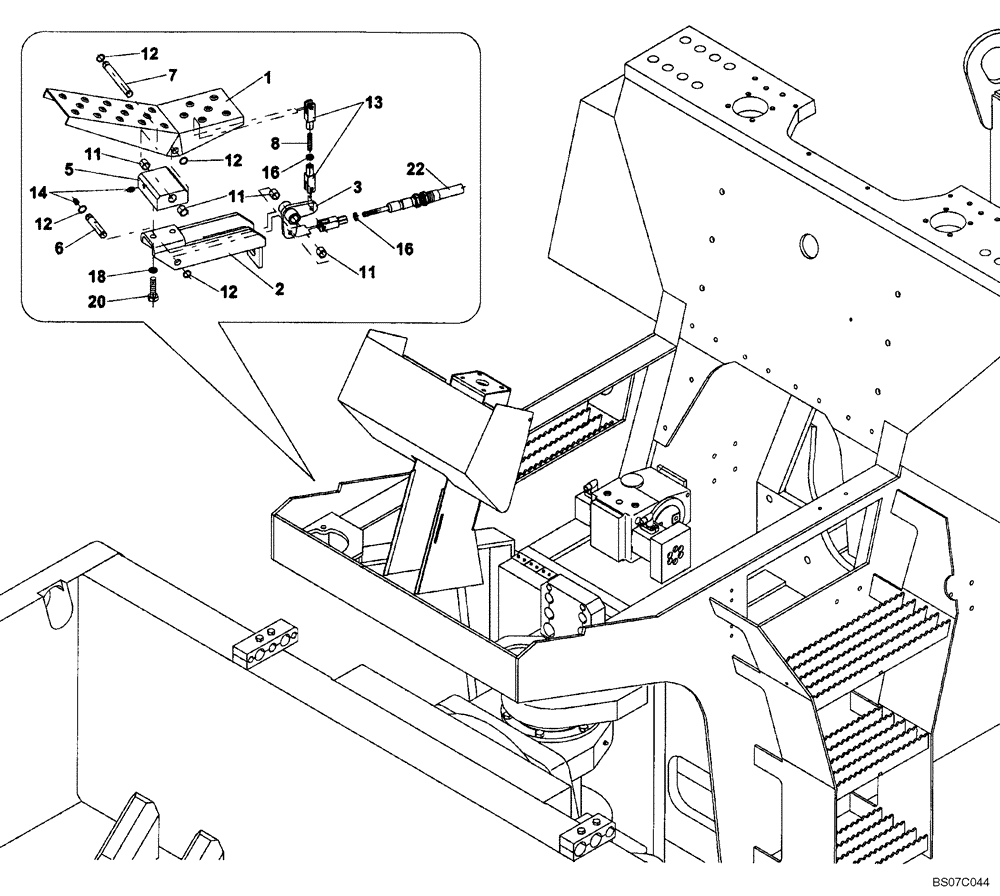

Схема запчастей Case SV210 - (12-022-00[04]) - CONTROL, DOZER BLADE (GROUP 559) (ND109737) (09) - CHASSIS/ATTACHMENTS
11
3
11
12
2
11
20
16
6
13
16
1
5
12
8
12
7
18
14
12
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

CONTROL, DOZER BLADE (ND109737) (GROUP 559)

1шт.

1

ND109750

PEDAL

1шт.

2

ND109758

SUPPORT

1шт.

3

ND109777

LEVER

1шт.

5

ND109775

BLOCK

1шт.

6

ND109776

PIN

1шт.

7

ND109767

PIN

1шт.

8

ND109769

MOUNTING ROD

1шт.

11

ND035951

BUSHING

4шт.

12

ND069816

SNAP RING

4шт.

13

ND090902

FORK

2шт.

14

ND070131

LUBE NIPPLE

2шт.

16

ND026461

NUT

2шт.

18

ND035940

SPRING WASHER

2шт.

20

ND021295

BOLT

2шт.

22

ND108251

TIE-ROD

1шт.
