(12-006-00[01]) - SCRAPER, SMOOTH DRUM (GROUP 55) (ND104245)

Запчасти Case SV210 (12-006-00[01]) - SCRAPER, SMOOTH DRUM (GROUP 55) (ND104245) (09) - CHASSIS/ATTACHMENTS

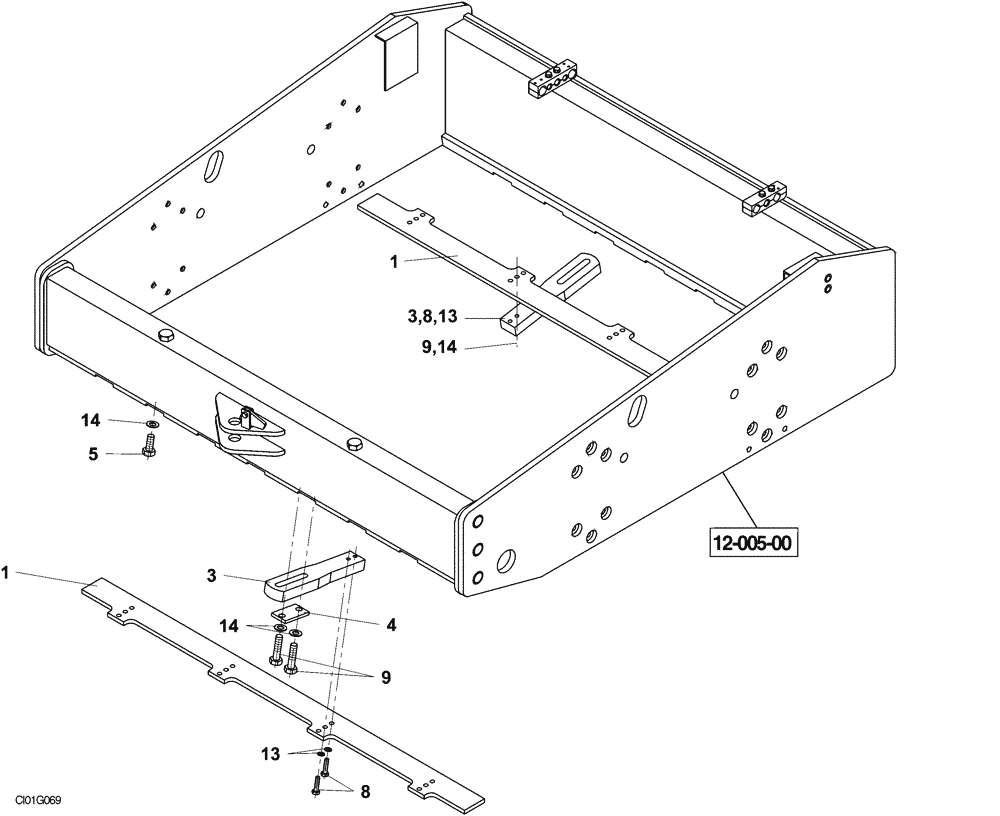

Схема запчастей Case SV210 - (12-006-00[01]) - SCRAPER, SMOOTH DRUM (GROUP 55) (ND104245) (09) - CHASSIS/ATTACHMENTS
4
3
13
8
9
14
3
5
12-005-00
13
9
14
1
1
8
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

SCRAPER, SMOOTH DRUM (ND104245) (GROUP 55)

1шт.

1

ND104335

SCRAPER

2шт.

3

ND104336

SUPPORT

8шт.

4

ND104395

PLATE

8шт.

5

ND118583

PLUG

12шт.

8

ND021302

BOLT

M10 x 25

16шт.

9

ND021228

BOLT

M16 x 60

16шт.

13

ND035941

WASHER

ID 10

16шт.

14

ND035943

WASHER

ID 16

28шт.

Выбрано товаров: 9
