Запчасти Case SV210 (12-001-00[01]) - CHASSIS (09) - CHASSIS

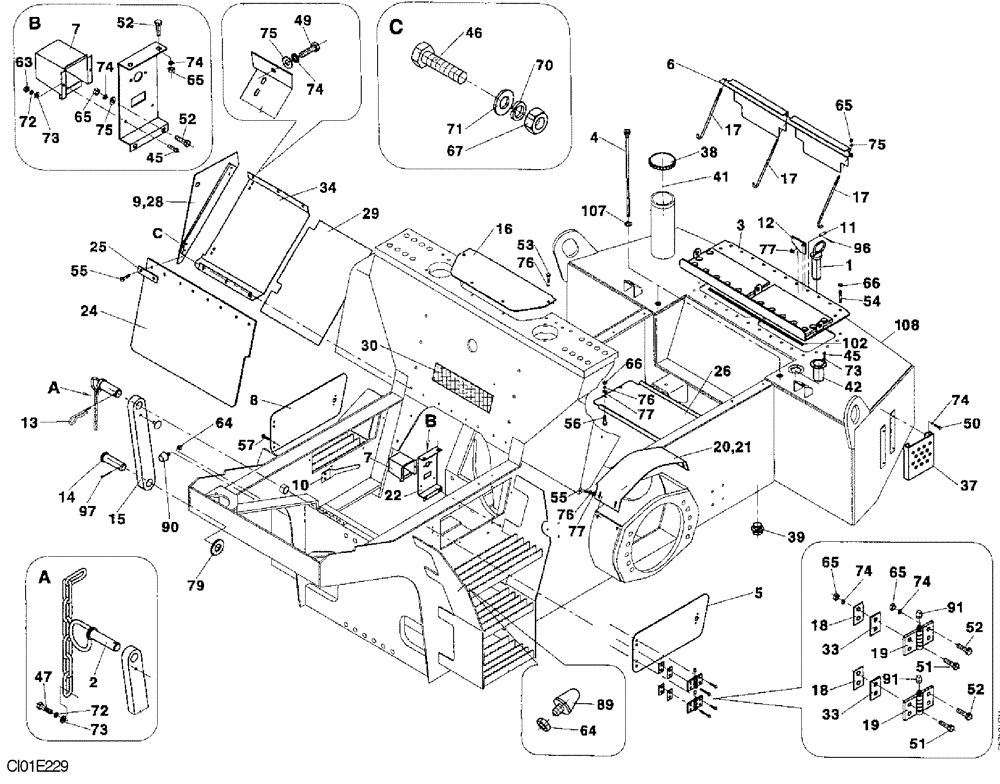

Схема запчастей Case SV210 - (12-001-00[01]) - CHASSIS (09) - CHASSIS
41
19
52
54
97
65
7
b
65
46
4
74
75
74
30
15
45
50
17
52
89
6
a
76
65
73
74
25
17
13
55
26
91
47
107
11
49
1
10
57
3
a
77
76
76
77
22
16
53
66
20,21
8
9,28
65
77
34
56
38
b
42
39
24
c
51
65
108
102
18
52
91
63
18
37
67
73
c0
7
74
74
90
19
72
12
29
52
45
64
51
79
70
5
75
64
96
73
72
3
2
33
14
71
17
55
66
75

Артикул

Название

Примечание

Количество

1

ND054164

PIN

1шт.

2

ND104399

PIN

1шт.

3

ND030891

COVER

1шт.

4

ND104397

FLEXIBLE HOSE

2шт.

5

ND103151

DOOR

Used With ND101397 Lock and ND101395 Key

1шт.

6

ND104291

SUPPORT

1шт.

7

ND031973

COVER

1шт.

8

ND103152

DOOR

Used With ND101396 Lock and ND101395 Key

1шт.

9

ND104360

SHIELD

1шт.

10

ND103146

SUPPORT

1шт.

11

ND048918

PIN

1шт.

12

ND048624

PLATE

1шт.

13

ND049010

PIN

1шт.

14

ND104398

PIN

1шт.

15

ND104339

TIE-ROD

1шт.

16

ND030875

COVER

1шт.

17

ND052503

TIE-ROD

3шт.

18

ND049548

WASHER

4шт.

19

ND049782

HINGE

4шт.

20

ND104273

COVER

1шт.

21

ND104274

COVER

2шт.

22

ND031350

PLATE

1шт.

24

ND104338

PARTITION

1шт.

25

ND049707

COVER PLATE

4шт.

26

ND018489

COVER

1шт.

28

ND104412

SHIELD

1шт.

29

ND104413

SHIELD

1шт.

30

ND104439

PAD

1шт.

33

ND051282

WASHER

8шт.

34

ND104301

PANEL

1шт.

37

ND090748

STEP

3шт.

38

ND090769

FILLER CAP

FOr Key See Item 109

1шт.

39

ND065647

PLUG

1шт.

41

ND090802

SCREEN

1шт.

42

ND101956

FLOAT

FUEL LEVEL SENDER

1шт.

45

ND024122

BOLT

M5 x 12

1шт.

46

ND021288

BOLT

M6 x 16

4шт.

47

ND023792

BOLT

M5 x 16

1шт.

49

ND023810

SCREW

M8 x 14

2шт.

50

ND021293

BOLT

M8 x 16

12шт.

51

ND021296

BOLT

M8 x 30

6шт.

52

ND021294

BOLT

M8 x 20

14шт.

53

ND023825

SCREW

M10 x 16

4шт.

54

ND024702

STUD

M10 x 16

28шт.

55

ND021301

BOLT

M10 x 20

16шт.

56

ND021302

BOLT

M10 x 25

4шт.

57

ND021295

BOLT

M8 x 25

2шт.

63

ND021846

NUT

M5

2шт.

64

ND026461

NUT

M6

3шт.

65

ND021848

NUT

M8

29шт.

66

ND034088

NUT

32шт.

67

ND021847

NUT

M6

4шт.

70

ND029309

SPRING WASHER

ID 6.1

4шт.

71

ND029248

WASHER

ID 6,4

4шт.

72

ND029308

WASHER

ID 5,1

5шт.

73

ND029247

WASHER

ID 5,3

8шт.

74

ND035940

SPRING WASHER

ID 8

36шт.

75

ND029249

WASHER

ID 8,4

9шт.

76

ND035941

WASHER

ID 10

16шт.

77

ND029250

WASHER

ID 10,5

13шт.

79

ND029257

WASHER

25

1шт.

89

ND079228

BUMPER

2шт.

90

ND079227

RUBBER BUMPER

1шт.

91

ND064758

PLUG

4шт.

96

ND029374

COTTER PIN

1шт.

97

ND029396

COTTER PIN

1шт.

102

ND101584

TAPE

1шт.

107

ND073360

PACKING RING

2шт.

108

ND104237

FRAME

1шт.

109

47845471

KEY

Not Shown

1шт.

Выбрано товаров: 70
