(10-024-00[01]) - HYDRAULIC CIRCUIT - DOZER BLADE

Запчасти Case SV210 (10-024-00[01]) - HYDRAULIC CIRCUIT - DOZER BLADE (08) - HYDRAULICS

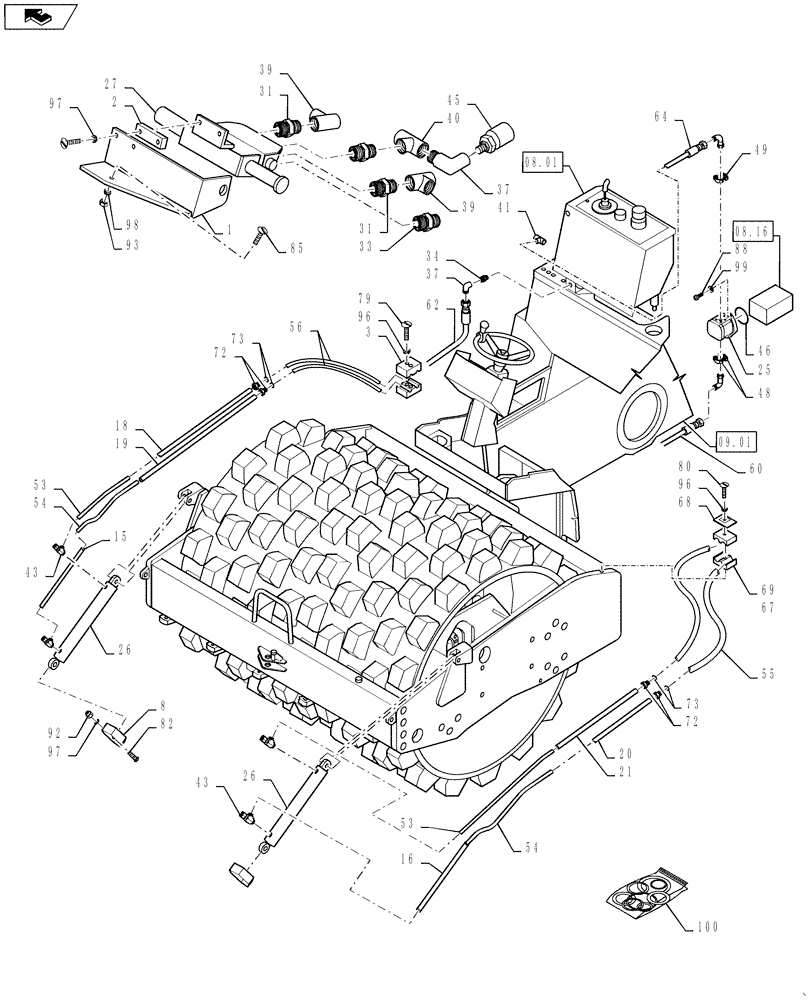

Схема запчастей Case SV210 - (10-024-00[01]) - HYDRAULIC CIRCUIT - DOZER BLADE (08) - HYDRAULICS
55
43
68
37
62
09.01
39
43
85
72
25
100
49
82
73
73
97
98
39
45
26
1
60
53
56
64
2
08.16
96
26
19
31
48
92
33
97
08.01
16
34
3
79
72
home
40
31
8
53
88
37
80
41
67
18
99
69
54
96
46
15
93
54
27
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND109751

SUPPORT

1шт.

2

ND109770

WASHER

2шт.

3

ND051432

CLAMP

2шт.

8

ND109768

CLAMP

1шт.

15

ND109789

PIPE

1шт.

16

ND109790

PIPE

1шт.

18

ND110138

PIPE

1шт.

19

ND110139

PIPE

1шт.

20

ND110140

PIPE

1шт.

21

ND110141

PIPE

1шт.

25

ND067984

HYDRAULIC PUMP

1шт.

26

ND107957

HYDRAULIC CYLINDER

Incl. Ref. 100

1шт.

27

ND108900

CONTROL VALVE

1шт.

31

ND062159

HYD CONNECTOR

1шт.

33

ND062140

HYD CONNECTOR

1шт.

34

ND062109

HYD CONNECTOR

1шт.

37

ND062367

HYD CONNECTOR

2шт.

39

ND062403

TEE

2шт.

40

ND062392

HYD CONNECTOR

1шт.

41

ND062298

HYD CONNECTOR

1шт.

43

ND062457

BOLT

Includes Bolt, Banjo Fitting, and Sealing Washer

4шт.

45

ND062281

HYD CONNECTOR

1шт.

46

ND107960

O-RING

1шт.

48

ND062506

FLANGE

1шт.

49

ND062492

FLANGE

1шт.

52

REF

INSTRUCTION

1шт.

See page 12-001-00

1шт.

53

ND109185

HOSE

2шт.

54

ND109186

HOSE

2шт.

55

ND109188

HOSE

5шт.

56

ND109187

HOSE

2шт.

60

ND109182

HOSE

1шт.

62

ND109183

HOSE

1шт.

64

ND109184

HOSE

1шт.

67

ND064847

HOSE

6шт.

68

ND064833

COVER

6шт.

69

ND064831

SUPPORT

6шт.

70

REF

INSTRUCTION

1шт.

See page 06-002-00

1шт.

72

ND062047

NUT

12шт.

73

ND062033

SLEEVE

12шт.

79

ND021173

BOLT

4шт.

80

ND021174

BOLT

M6 x 35

6шт.

82

ND021296

BOLT

M8 x 30

6шт.

85

ND021303

BOLT

M10 x 30

2шт.

88

ND034059

BOLT

2шт.

92

ND021848

NUT

M8

2шт.

93

ND021849

NUT

M10

2шт.

96

ND029309

SPRING WASHER

ID 6,1

10шт.

97

ND035940

SPRING WASHER

ID 8

6шт.

98

ND035941

WASHER

ID 8

2шт.

99

ND029266

WASHER

ID 10

2шт.

100

ND108037

SEAL KIT

For Hyd. Cyl. ND107957

1шт.

104

REF

INSTRUCTION

1шт.

See page 02-001-00

1шт.

362

REF

INSTRUCTION

1шт.

See page 10-001-00

1шт.

363

REF

INSTRUCTION

1шт.

See page 12-001-00

1шт.
