(06-004-00[01]) - STEERING CYLINDER

Запчасти Case SV210 (06-004-00[01]) - STEERING CYLINDER (05) - STEERING

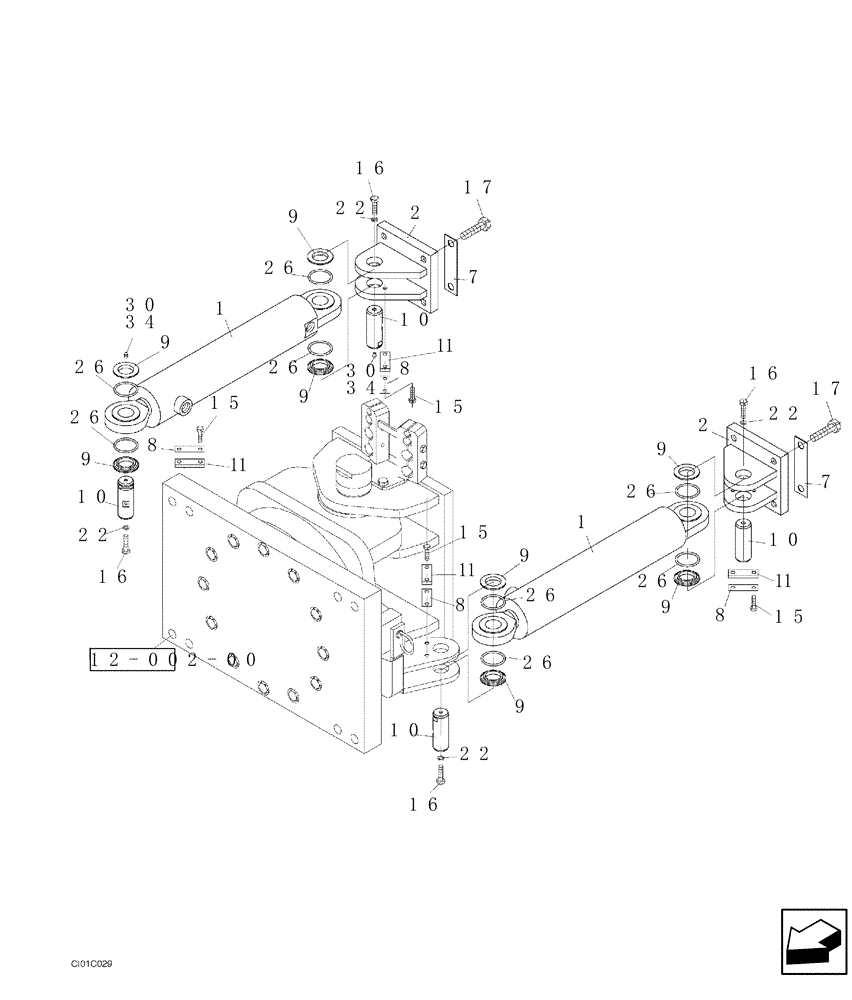

Схема запчастей Case SV210 - (06-004-00[01]) - STEERING CYLINDER (05) - STEERING
22
8
26
16
1
9
16
10
9
1
22
15
26
26
26
9
1
1
8
15
30
1
2
15
26
22
1
7
26
10
10
15
9
17
9
10
1
17
9
16
30
26
34
34
26
7
1
8
2
9
9
1
12-002-00
1
8
22
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND104290

CYLINDER

2шт.

1-1

ND122400

SEAL KIT

Not Illustrated; 1 Per Cylinder Req'd

2шт.

2

ND104334

SUPPORT

2шт.

7

ND104391

WASHER

90 x 80 x 12,5

4шт.

8

ND104393

COVER PLATE

4шт.

9

ND104390

RING

8шт.

10

ND104333

PIN

4шт.

11

ND104392

BLOCK

4шт.

15

ND021301

BOLT

M10 x 20

8шт.

16

ND021308

BOLT

M12 x 20

4шт.

17

ND021329

BOLT

M16 x 30

8шт.

22

ND029312

LOCK WASHER

ID 12,2

4шт.

26

ND079805

O-RING

8шт.

30

ND064758

PLUG

4шт.

34

ND070133

LUBE NIPPLE,M10 x 1

4шт.
