(12-022-04[02]) - HEATER UNIT

Запчасти Case SV210 (12-022-04[02]) - HEATER UNIT (09) - CHASSIS

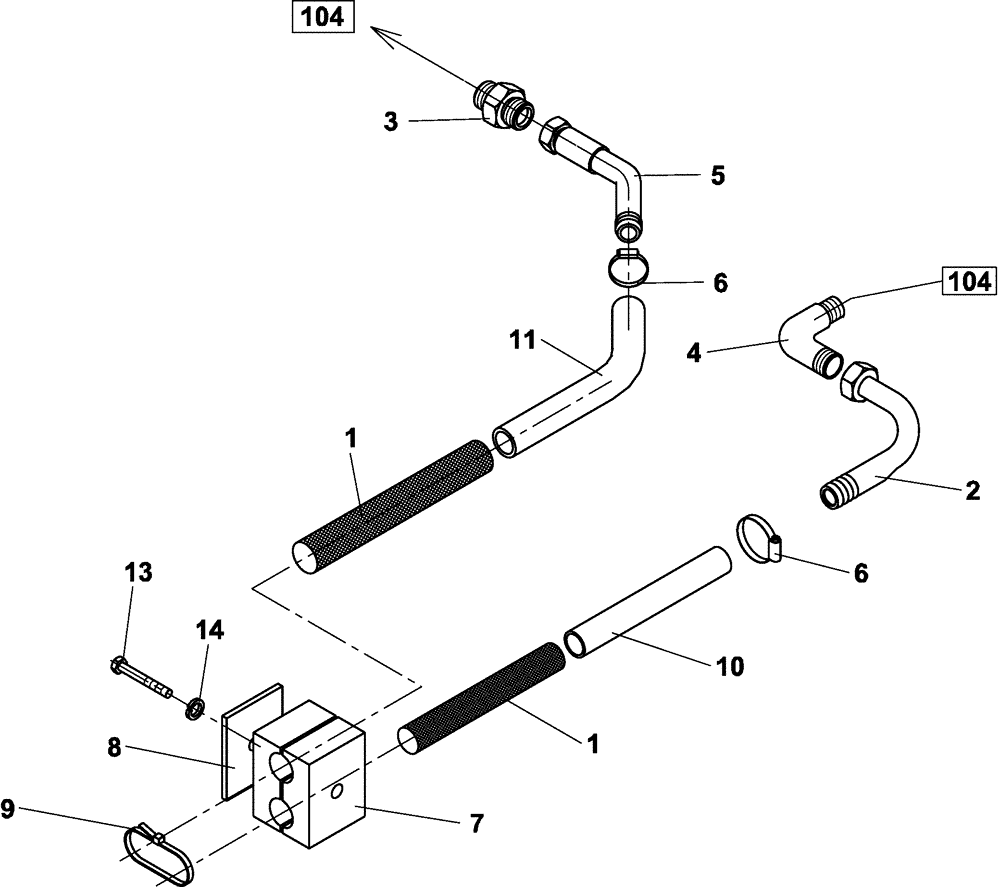

Схема запчастей Case SV210 - (12-022-04[02]) - HEATER UNIT (09) - CHASSIS
10
104
8
11
9
5
6
13
4
1
14
2
6
1
104
7
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND062022

PROTECTING COVER

1шт.

2

ND112441

ELBOW

3шт.

3

ND062194

HYD CONNECTOR

1шт.

4

ND062195

TUBE

1шт.

5

ND062216

HOSE

1шт.

6

ND069479

CLAMP

2шт.

7

ND064820

SLEEVE

1шт.

8

ND064822

COVER

1шт.

9

ND078445

SECURING STRAP

4шт.

10

ND117973

HOSE

1шт.

11

ND117975

HOSE

1шт.

13

ND021186

BOLT

M6 x 30

1шт.

14

ND029310

WASHER

ID 8,2

1шт.

104

REF

INSTRUCTION

1шт.

See page 02-001-00

1шт.

Выбрано товаров: 15
