(12-022-01[01]) - CANOPY

Запчасти Case SV210 (12-022-01[01]) - CANOPY (09) - CHASSIS

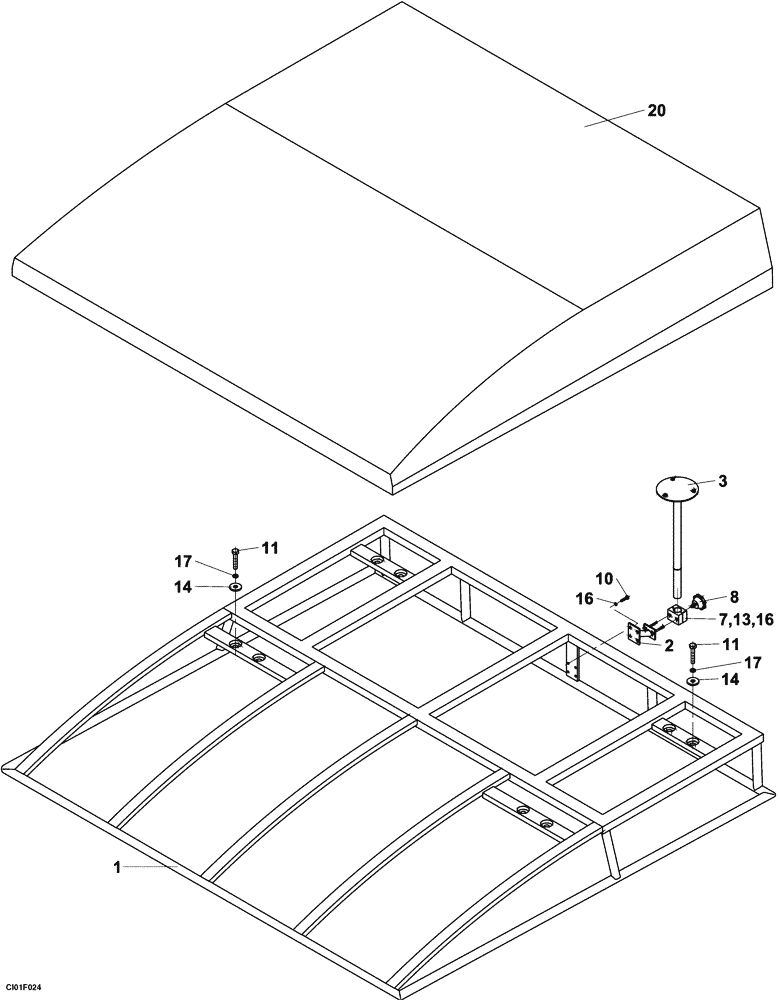

Схема запчастей Case SV210 - (12-022-01[01]) - CANOPY (09) - CHASSIS
16
13
2
11
8
14
20
3
17
11
10
1
14
16
17
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND103501

FRAME

1шт.

2

ND103510

BRACKET

1шт.

3

ND103531

SUPPORT

1шт.

7

ND062001

CLAMP

1шт.

8

ND078528

HANDLE

2шт.

10

ND021288

BOLT

M6 x 16

4шт.

11

ND021310

BOLT

M12 x 30

4шт.

13

ND029290

WASHER

ID 6,6

2шт.

14

ND029293

WASHER

ID 14

4шт.

16

ND029309

SPRING WASHER

ID 6,1

6шт.

17

ND035942

WASHER

ID 12

4шт.

20

ND101761

ROOF

1шт.
