(90.154.010[01]) - CAB DOOR

Запчасти Case SV208D (90.154.010[01]) - CAB DOOR (90) - PLATFORM, CAB, BODYWORK AND DECALS

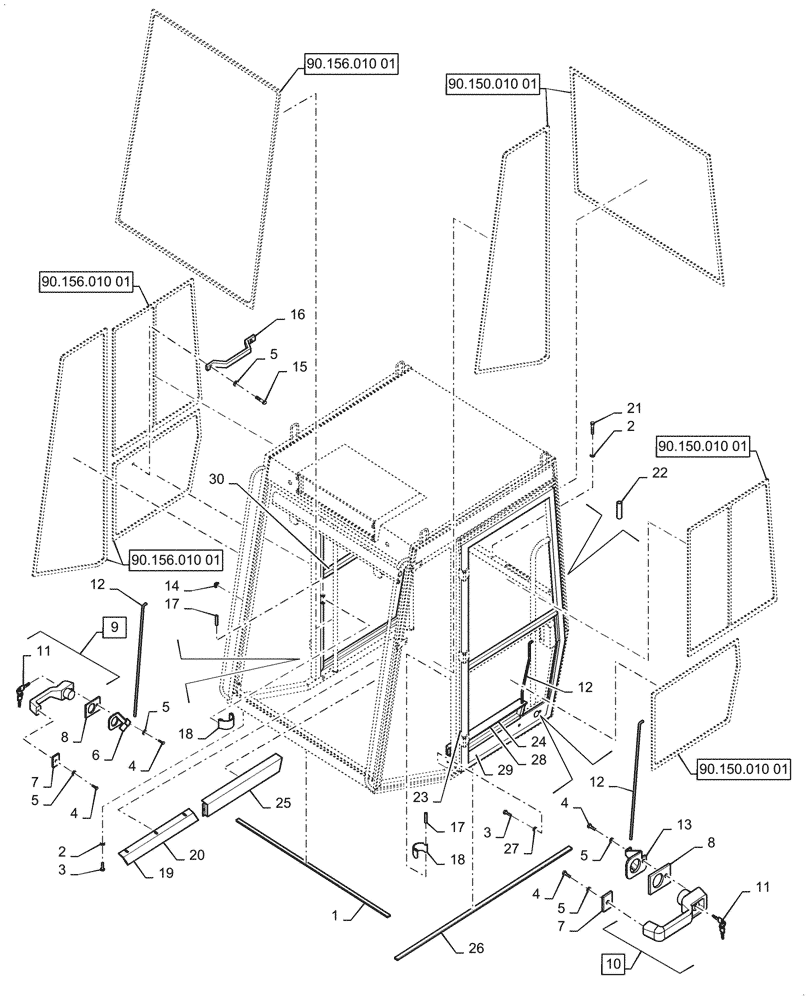

Схема запчастей Case SV208D - (90.154.010[01]) - CAB DOOR (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.150.010 01
25
23
22
4
29
30
12
5
5
18
8
26
19
13
5
4
7
2
2
12
11
15
9
17
8
20
21
16
4
24
28
5
1
7
6
12
27
14
11
5
4
17
10
3
3
18
90.156.010 01
90.156.010 01
90.156.010 01
90.150.010 01
90.150.010 01
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND050486

GASKET

1шт.

2

ND029250

WASHER

6шт.

3

ND021301

BOLT

7шт.

4

ND021289

BOLT

4шт.

5

ND029309

SPRING WASHER

22шт.

6

ND101388

LEVER

1шт.

7

ND101392

WASHER

2шт.

8

ND101391

WASHER

2шт.

9

ND101386

HANDLE

RH, Incl 11

1шт.

10

ND101385

HANDLE

LH, Incl 11

1шт.

11

ND101395

KEY

Ignition, Door Lock, Fill Cap

1шт.

12

ND103159

TIE-ROD

2шт.

13

ND101387

LEVER

1шт.

14

ND114913

PLUG

3шт.

15

ND024135

BOLT

4шт.

16

ND078409

HANDLE

2шт.

17

ND051029

PIN

4шт.

18

ND117114

BELT

2шт.

19

ND104369

PLATE

2шт.

20

ND024441

SCREW,M5 x 16mm

6шт.

21

ND021202

BOLT

3шт.

22

ND069511

SWIVEL CONNECTION

2шт.

23

ND101589

DOOR SEAL

1шт.

24

ND103116

COVER

LH

1шт.

25

ND103117

COVER

RH

1шт.

26

ND074328

GASKET

2шт.

27

ND029292

INSULATING WASHER

7шт.

28

ND024966

SELF-TAP SCREW

17шт.

29

ND110061

DOOR

Assy, Cab, LH

1шт.

30

ND110062

DOOR

Assy, Cab, RH

1шт.
