(06-03[01]) - DRUM DRIVE, FRONT (GROUP 31) (ND138827)

Запчасти Case SV208 (06-03[01]) - DRUM DRIVE, FRONT (GROUP 31) (ND138827) (06) - POWER TRAIN

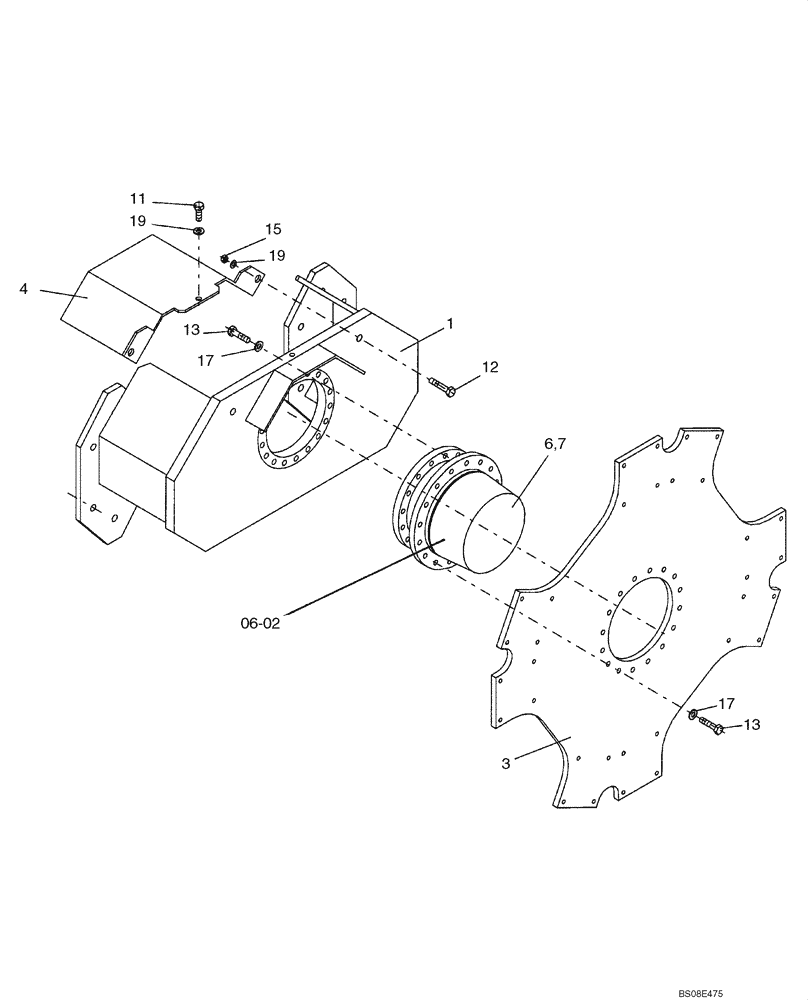

Схема запчастей Case SV208 - (06-03[01]) - DRUM DRIVE, FRONT (GROUP 31) (ND138827) (06) - POWER TRAIN
19
13
6
3
15
19
11
12
06-02
17
4
7
13
1
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DRUM DRIVE, FRONT (ND138827) (GROUP 31)

1шт.

1

ND104286

SUPPORT

1шт.

3

ND104287

PLATE

Carrier

1шт.

4

ND104414

COVER

1шт.

6

ND138562

HYDRAULIC MOTOR

1шт.

7

ND101766

REDUCER

Gear Assy

1шт.

11

ND021308

BOLT

M16 x 20

1шт.

12

ND021312

BOLT

M12 x 40

2шт.

13

ND021332

BOLT

M20 x 45

36шт.

15

ND021850

NUT

M12

2шт.

17

ND035943

WASHER

ID 16

36шт.

19

ND035942

WASHER

ID 12

3шт.
