(04-07[01]) - HEADLAMPS, CAB (GROUP 421) (ND139579)

Запчасти Case SV208 (04-07[01]) - HEADLAMPS, CAB (GROUP 421) (ND139579) (04) - ELECTRICAL SYSTEMS

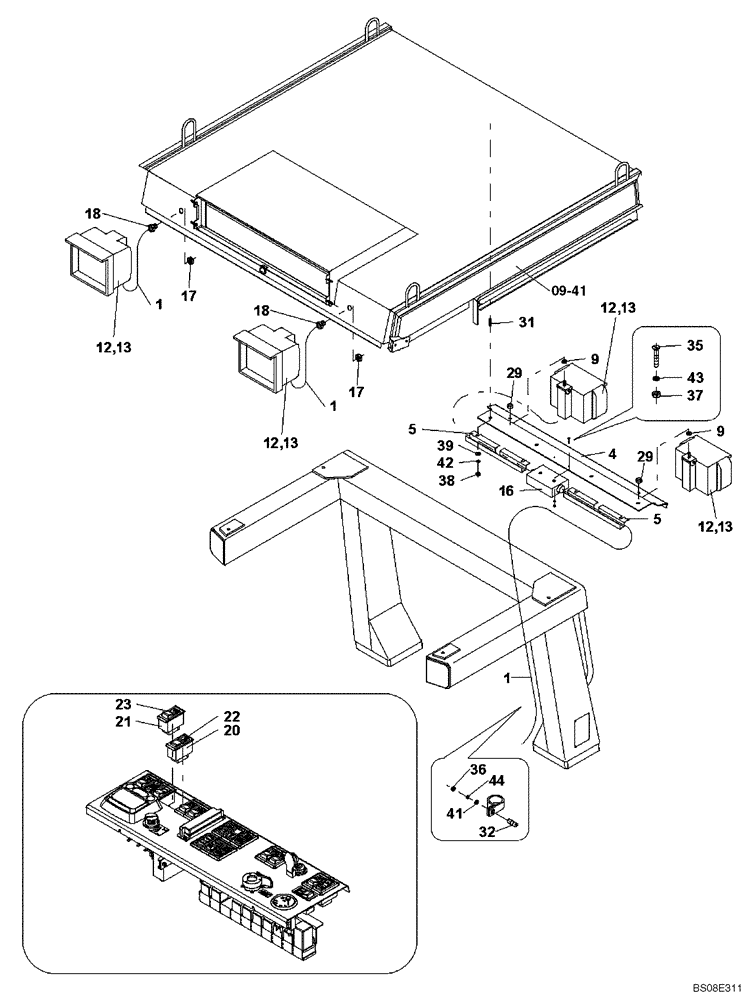

Схема запчастей Case SV208 - (04-07[01]) - HEADLAMPS, CAB (GROUP 421) (ND139579) (04) - ELECTRICAL SYSTEMS
5
17
12
42
37
23
4
39
32
41
35
12
09-41
9
22
5
21
12
1
17
13
36
12
31
29
13
18
20
43
29
9
44
18
13
1
38
13
1
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HEADLAMPS, CAB (ND139579) (GROUP 421)

1шт.

1

ND139594

HARNESS

1шт.

4

ND104896

PLATE

Seat

1шт.

5

ND104916

BAR

2шт.

9

ND104947

WASHER

2шт.

12

ND065087

HEADLAMP

4шт.

13

ND066894

BULB,24V, 70W

24V 70 W

4шт.

16

ND064522

BOX

1шт.

17

ND066140

NUT

2шт.

18

ND066139

GROMMET

2шт.

20

ND065400

SWITCH

1шт.

21

ND065399

SWITCH

1шт.

22

ND065394

LENS

1шт.

23

ND065395

LENS

1шт.

29

ND103808

COVER

2шт.

31

ND123609

BOLT

4шт.

32

ND123461

BOLT

4шт.

35

ND024373

BOLT

M5 x 16 Countersink

2шт.

36

ND021847

NUT

4шт.

37

ND021846

NUT

2шт.

38

ND021849

NUT

4шт.

39

ND029250

WASHER

4шт.

41

ND029248

WASHER

4шт.

42

ND029311

WASHER

Spring

4шт.

43

ND029308

WASHER

Spring

2шт.

44

ND029309

SPRING WASHER

Spring

4шт.
