(09-45[01]) - AIR FILTRATION, CAB (GROUP 165-B) (ND001506-B)

Запчасти Case SV208 (09-45[01]) - AIR FILTRATION, CAB (GROUP 165-B) (ND001506-B) (09) - CHASSIS/ATTACHMENTS

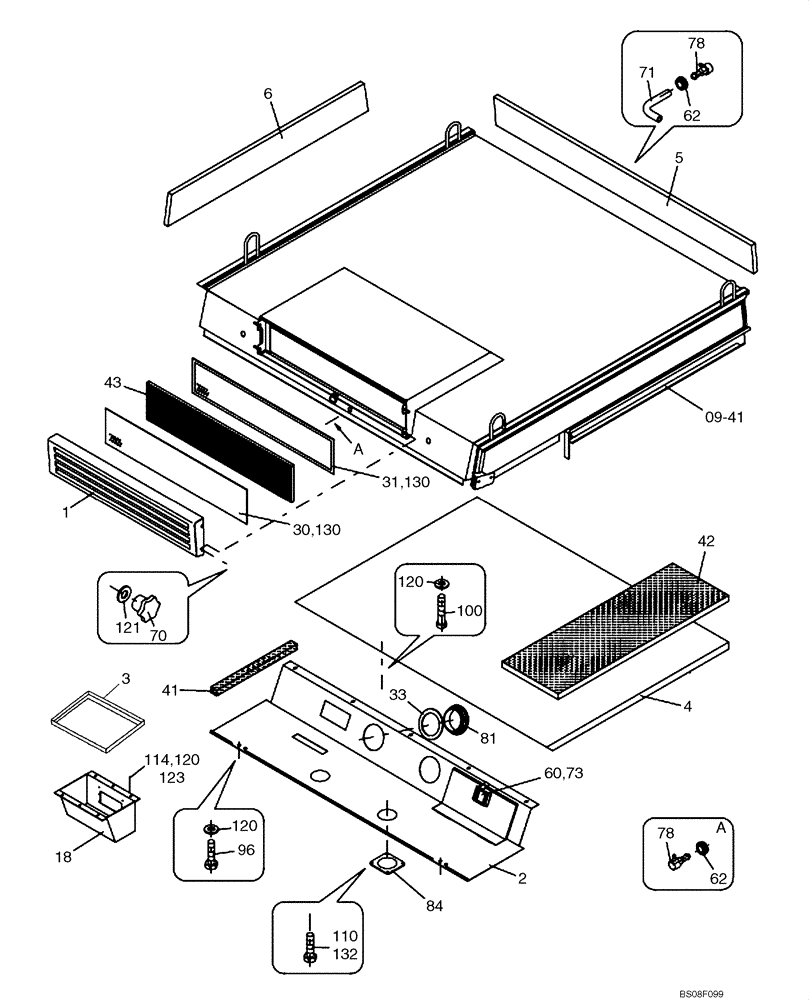

Схема запчастей Case SV208 - (09-45[01]) - AIR FILTRATION, CAB (GROUP 165-B) (ND001506-B) (09) - CHASSIS/ATTACHMENTS
100
130
4
1
71
96
114
110
30
121
09-41
132
84
33
62
42
62
73
70
31
81
3
6
41
43
78
18
120
78
60
120
130
2
123
120
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

AIR FILTRATION, CAB (ND001506-B) (GROUP 165-B)

1шт.

1

ND050469

GRILLE

1шт.

2

ND017873

COVER

No A/C

1шт.

2

ND148333

PANEL

With A/C

1шт.

3

ND106244

FRAME

1шт.

4

ND029684

HEADLINER

1шт.

5

ND050477

PADDING

1шт.

6

ND050479

PADDING

2шт.

18

ND103120

SUPPORT

1шт.

30

ND106209

SHEET

1шт.

31

ND106208

SHEET

1шт.

33

ND053355

RING

Order Qnty 4 if Unit has A/C

2шт.

41

ND103220

SEALING STRIP

1200 mm

1шт.

42

ND075258

FOAM

20 x 230 x 700

3шт.

43

ND137766

FILTER

Replaces ND075260 Filter 10 x 130 x 595 Used On Some Models

1шт.

60

ND064337

BLANK-OFF PLUG

1шт.

62

ND064663

PLUG

2шт.

70

ND078528

HANDLE

4шт.

71

ND100095

HOSE

1шт.

73

ND079506

GROMMET

7 x 1

2шт.

78

ND065218

JET

2шт.

81

ND089999

RING

Order Qnty 4 if Unit has A/C

2шт.

84

ND064537

GRILLE

2шт.

96

ND021287

BOLT,M8 x 16

4шт.

100

ND024138

BOLT

M6 x 25

7шт.

110

ND025017

BOLT

M4 x 16

12шт.

114

ND021847

NUT

M6

14шт.

120

ND029248

WASHER

ID 6,4

4шт.

121

ND029247

WASHER

ID 5,3

10шт.

123

ND029309

SPRING WASHER

ID 6,1

6шт.

130

ND069931

RIVET

4 x 10

11шт.

132

ND100144

PLASTIC-RUBBER TUBE

1шт.
