(09-07[01]) - DOOR, TOOL BOX (GROUP 493-1) (ND131902)

Запчасти Case SV208 (09-07[01]) - DOOR, TOOL BOX (GROUP 493-1) (ND131902) (09) - CHASSIS/ATTACHMENTS

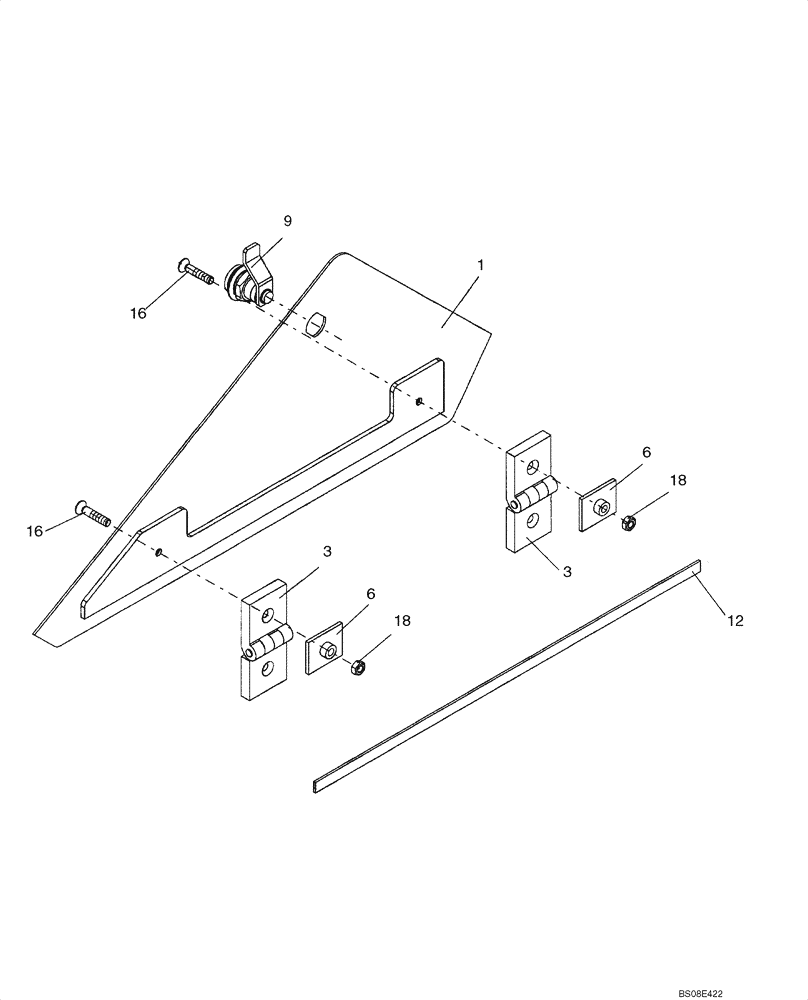

Схема запчастей Case SV208 - (09-07[01]) - DOOR, TOOL BOX (GROUP 493-1) (ND131902) (09) - CHASSIS/ATTACHMENTS
16
9
6
6
12
18
3
1
18
3
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DOOR, TOOL BOX (ND131902) (GROUP 493-1)

1шт.

1

ND131897

DOOR

DOOR

1шт.

3

ND126767

SUSPENSION

Hinge

2шт.

6

ND064831

SUPPORT

2шт.

9

ND101396

LOCK

For Key See Item 19

1шт.

12

ND131937

STRIP

STRIP

1шт.

16

ND024384

SCREW

Countersink

2шт.

18

ND021847

NUT

2шт.

19

ND101395

KEY

Not Shown

1шт.
