(09-001-00[01]) - HYDRAULIC ANTI-SLIP CONTROL (GROUP 317) (ND132338)

Запчасти Case SV208 (09-001-00[01]) - HYDRAULIC ANTI-SLIP CONTROL (GROUP 317) (ND132338) (07) - BRAKES

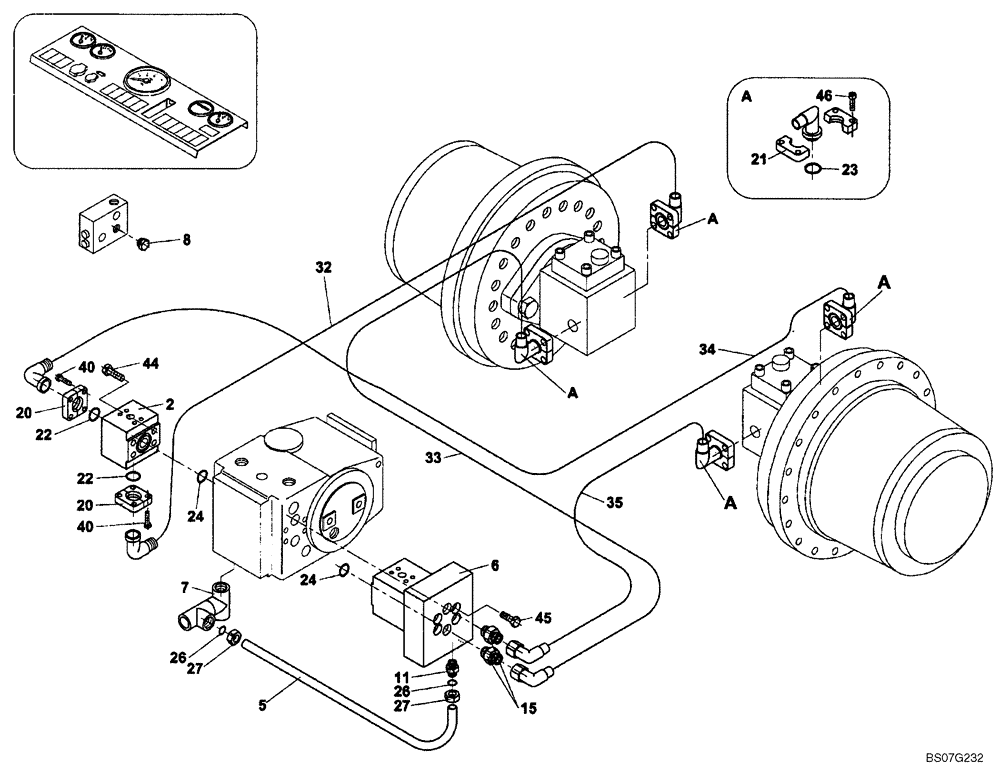

Схема запчастей Case SV208 - (09-001-00[01]) - HYDRAULIC ANTI-SLIP CONTROL (GROUP 317) (ND132338) (07) - BRAKES
45
33
44
7
35
6
34
5
15
46
40
24
27
20
2
23
8
26
32
21
11
27
26
40
22
22
20
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HYDRAULIC ANTI SLIP CONTROL (ND132338) (GROUP 317)

1шт.

2

ND031247

BLOCK

1шт.

5

ND120343

PIPE

1шт.

6

ND142508

HYDRAULIC MANIFOLD

MANIFOLD, Hyd.; Replaces ND108899 Block

1шт.

7

ND131065

CONNECTING PIPE

1шт.

8

ND062372

PLUG

1шт.

11

ND062180

HYD CONNECTOR

1шт.

15

ND062217

HYD CONNECTOR

2шт.

20

ND062007

CLAMP

4шт.

21

ND062008

HALF-COLLAR

8шт.

22

ND079932

O-RING

2шт.

23

ND079933

O-RING

4шт.

24

ND079934

O-RING

2шт.

26

ND062037

SEAL

2шт.

27

ND062058

NUT

2шт.

32

ND104846

HOSE

1шт.

33

ND104849

HOSE,100.00 mm

1шт.

34

ND104847

HOSE

1шт.

35

ND104851

HOSE,470.00 mm

1шт.

40

ND021295

BOLT

8шт.

44

ND034062

BOLT

4шт.

45

ND034064

BOLT

4шт.

46

ND034059

BOLT

16шт.
