(07-001-01[01]) - DRUM DRIVE, FRONT (GROUP 32) (ND109304)

Запчасти Case SV208 (07-001-01[01]) - DRUM DRIVE, FRONT (GROUP 32) (ND109304) (06) - POWER TRAIN

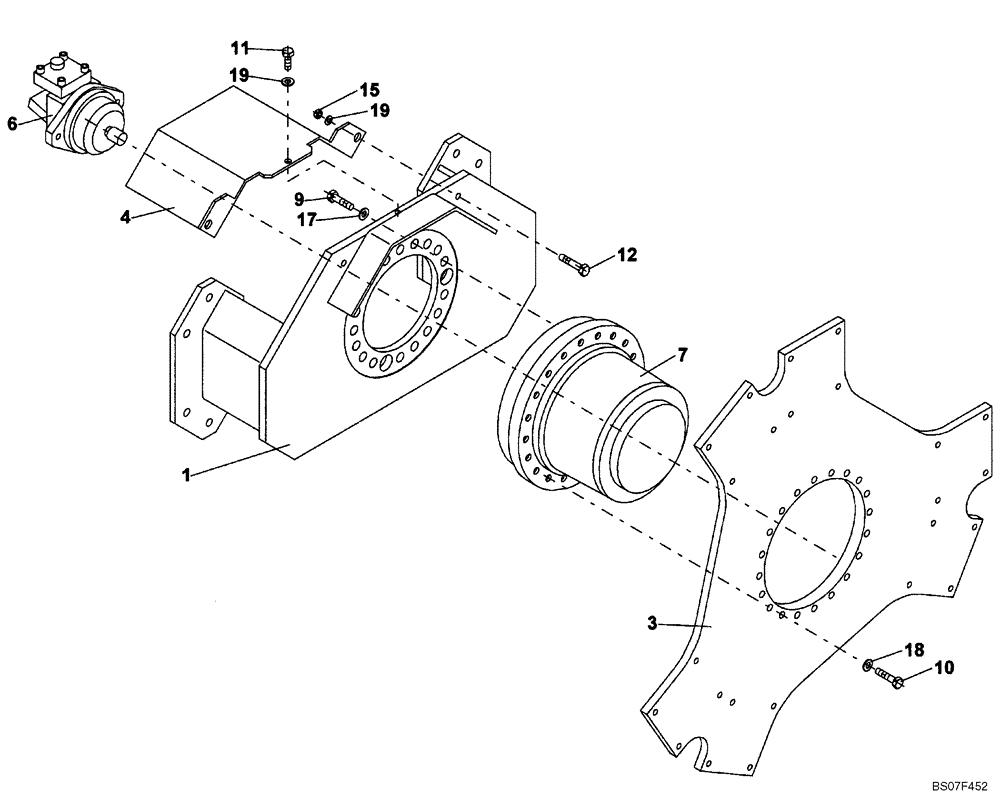

Схема запчастей Case SV208 - (07-001-01[01]) - DRUM DRIVE, FRONT (GROUP 32) (ND109304) (06) - POWER TRAIN
11
18
1
3
15
17
7
4
12
19
6
9
10
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

FRONT DRUM DRIVE (ND109304) (GROUP 32)

1шт.

1

ND109322

BRACKET

BRACKET

1шт.

3

ND109321

CARRIER

CARRIER

1шт.

4

ND104414

COVER

1шт.

6

ND136544

HYDRAULIC MOTOR

Replaces ND110363 Motor, Hydraulic

1шт.

7

ND107216

GEAR REDUCTION UNIT

1шт.

9

ND021345

BOLT

20шт.

10

ND021228

BOLT

20шт.

11

ND021308

BOLT

1шт.

12

ND021312

BOLT

2шт.

15

ND021850

NUT

2шт.

17

ND035944

WASHER

20шт.

18

ND035943

WASHER

20шт.

19

ND035942

WASHER

3шт.
