(04-003-01[01]) - METER, COMPACTION (GROUP 682) (ND124799)

Запчасти Case SV208 (04-003-01[01]) - METER, COMPACTION (GROUP 682) (ND124799) (04) - ELECTRICAL SYSTEMS

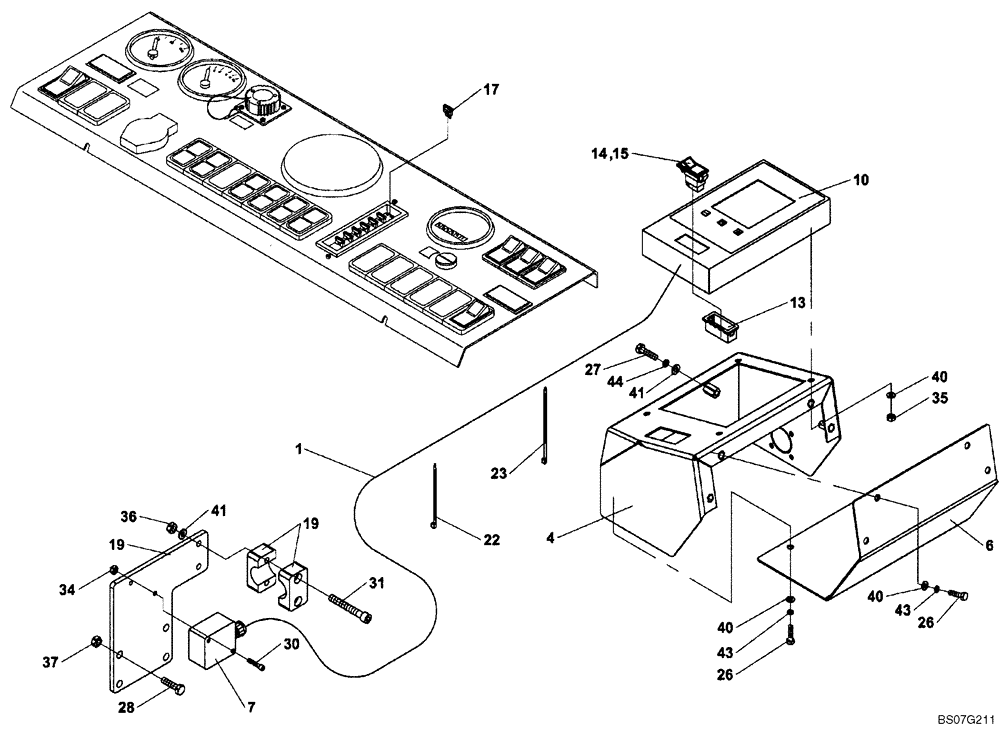

Схема запчастей Case SV208 - (04-003-01[01]) - METER, COMPACTION (GROUP 682) (ND124799) (04) - ELECTRICAL SYSTEMS
23
28
40
10
41
44
17
35
4
19
40
36
43
14
41
1
22
30
27
26
43
7
26
6
40
19
15
13
31
37
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

COMPACTION METER (ND124799) (GROUP 682)

1шт.

1

ND124802

HARNESS

HARNESS

1шт.

4

ND122690

STEEL PLATE

1шт.

6

ND122691

STEEL PLATE

1шт.

7

ND122699

HOLDER

1шт.

10

ND122148

METER

Compaction

1шт.

13

ND065310

TERMINAL

1шт.

14

ND065399

SWITCH

1шт.

15

ND065355

TYPE PLATE

1шт.

17

ND065922

FUSE,10A

10A

1шт.

19

ND064814

CLAMP

1шт.

22

ND078447

CABLE TIE

CABLE STRAP

5шт.

23

ND078445

SECURING STRAP

5шт.

26

ND110229

BOLT

6шт.

27

ND021289

BOLT

4шт.

28

ND021184

BOLT

4шт.

30

ND122143

BOLT

2шт.

31

ND024237

BOLT

2шт.

34

ND107947

NUT

2шт.

35

ND107948

LOCK NUT

4шт.

36

ND027300

NUT

2шт.

37

ND034087

NUT

4шт.

40

ND029247

WASHER

10шт.

41

ND029248

WASHER

6шт.

43

ND029308

WASHER

6шт.

44

ND029309

SPRING WASHER

4шт.
