(04-001-02[01]) - WIPER ASSY, REAR (GROUP410-1) (ND029818)

Запчасти Case SV208 (04-001-02[01]) - WIPER ASSY, REAR (GROUP410-1) (ND029818) (04) - ELECTRICAL SYSTEMS

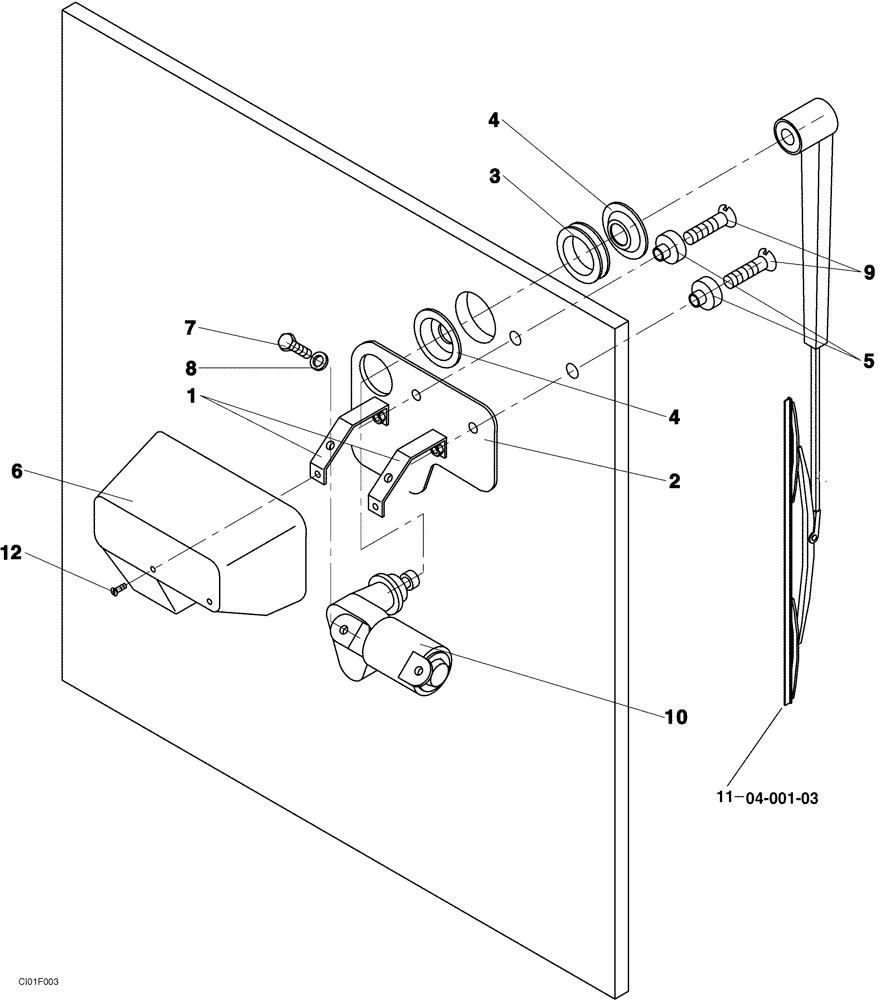

Схема запчастей Case SV208 - (04-001-02[01]) - WIPER ASSY, REAR (GROUP410-1) (ND029818) (04) - ELECTRICAL SYSTEMS
8
11
12
9
10
7
3
04-001-03
1
4
11
6
2
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

REAR WIPER ASSY (ND029818) (GROUP 410-1)

1шт.

1

ND078512

SUPPORT

2шт.

2

ND078503

PLATE

1шт.

3

ND078513

GROMMET

1шт.

4

ND078514

FLANGE

2шт.

5

ND078499

WASHER

2шт.

6

ND078502

COVER

1шт.

7

ND023791

BOLT

M5 x 12

2шт.

8

ND029308

WASHER

ID 5,1

2шт.

9

ND024392

SCREW

M8 x 30

2шт.

10

ND065190

WIPER MOTOR

24V

1шт.

11

ND065202

WIPER BLADE

1шт.

12

ND024440

SCREW

M5 x 12

2шт.
