(02-002-00[01]) - RADIATOR INSTALLATION (GROUP 125) (ND117913)

Запчасти Case SV208 (02-002-00[01]) - RADIATOR INSTALLATION (GROUP 125) (ND117913) (02) - ENGINE

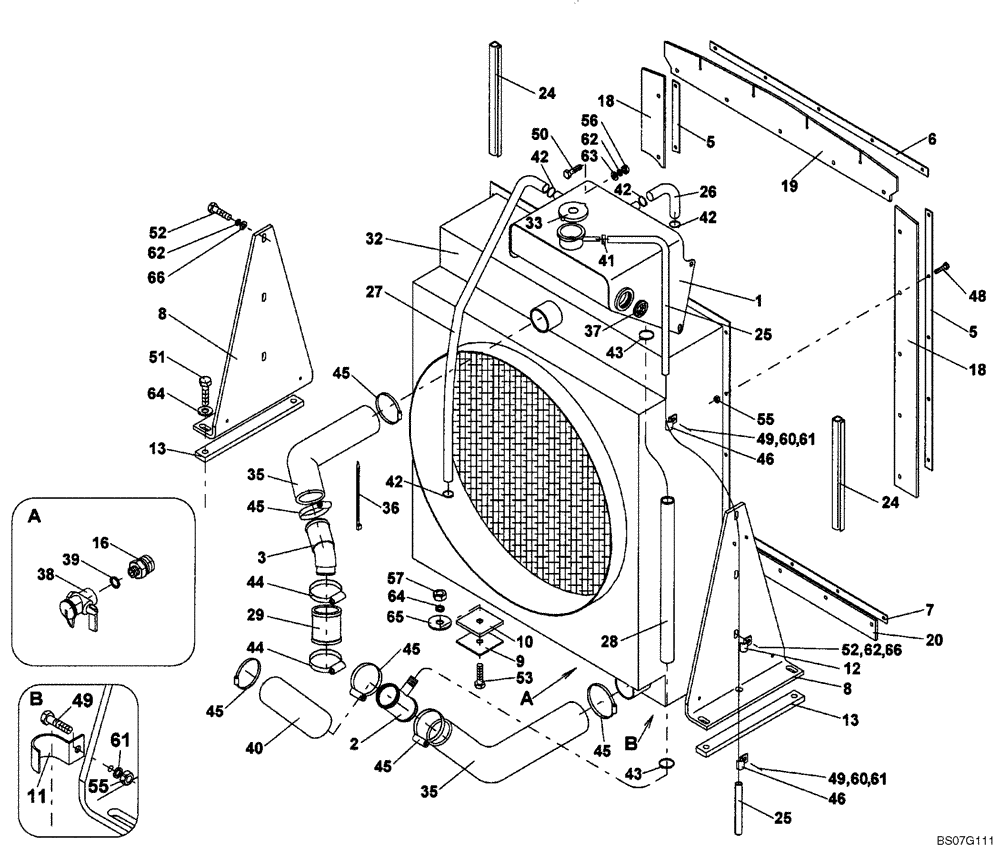

Схема запчастей Case SV208 - (02-002-00[01]) - RADIATOR INSTALLATION (GROUP 125) (ND117913) (02) - ENGINE
65
60
41
66
33
26
24
52
61
28
48
66
49
42
2
62
12
24
63
6
9
50
45
46
57
45
35
35
45
53
62
20
32
49
52
42
1
49
16
43
61
44
43
64
13
25
61
45
55
48
11
25
13
18
36
42
45
46
29
60
8
7
44
64
51
62
18
38
38
40
3
55
8
19
45
37
10
56
27
42
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

RADIATOR INSTALLATION (ND117913) (GROUP 125)

1шт.

1

ND104293

RESERVOIR

1шт.

2

ND114773

PIPE

1шт.

3

ND104415

ELBOW

2шт.

5

ND106369

BRACKET

2шт.

6

ND031313

BRACKET

1шт.

7

ND104355

COVER PLATE

1шт.

8

ND104305

SUPPORT

2шт.

9

ND052391

SPACER

4шт.

10

ND052393

SPACER

4шт.

11

ND052883

CLAMP

1шт.

12

ND135003

CLAMP

Replaces ND117963 Clamp Used On Some Models

1шт.

13

ND052408

SPACER

2шт.

16

ND104358

HYD CONNECTOR

1шт.

18

ND104350

SEAL

2шт.

19

ND104351

SEAL

1шт.

20

ND104354

SEAL

1шт.

24

ND106397

SEAL

2шт.

25

ND139633

HOSE WASHER

Replaces ND076325 Hose, Flexible 1600mm

1шт.

26

ND075728

HOSE

150 mm

1шт.

27

ND076323

HOSE,520.00 mm

1шт.

28

ND117973

HOSE

1шт.

29

ND104440

COUPLING

1шт.

32

ND101991

RADIATOR

1шт.

33

ND090690

COVER

1шт.

35

ND079346

HOSE

2шт.

36

ND106910

STRAP

1шт.

37

ND070149

SIGHTGLASS

M36 x 1,5

1шт.

38

ND093192

DRAINCOCK/TAP SUPPLY

1шт.

39

ND073324

SEALING RING

1шт.

40

ND112306

LARGE HOSE

HOSE,LARGE

1шт.

41

ND069521

CLAMP

1шт.

42

ND107318

CLAMP

4шт.

43

ND107319

CLAMP

2шт.

44

ND105775

HOSE CLAMP

2шт.

45

ND118462

CLAMP

6шт.

46

ND115948

CLAMP

2шт.

48

ND021289

BOLT

23шт.

49

ND021289

BOLT

3шт.

50

ND021294

BOLT

M8 x 20

1шт.

51

ND021311

BOLT

M12 x 35

4шт.

52

ND021296

BOLT

6шт.

53

ND021312

BOLT

M12 x 40

2шт.

55

ND021847

NUT

M6

18шт.

56

ND034087

NUT

1шт.

57

ND021850

NUT

M12

2шт.

60

ND029248

WASHER

ID 6,4

3шт.

61

ND029309

SPRING WASHER

ID 6,1

4шт.

62

ND035940

SPRING WASHER

ID 8

7шт.

63

ND029249

WASHER

ID 8,4

1шт.

64

ND035942

WASHER

ID 12

6шт.

65

ND029287

WASHER

ID 14

2шт.

66

ND029285

WASHER

ID 9

6шт.
