(12-027-00[02]) - LOCK, DOZER BLADE (GROUP 556) (ND109312)

Запчасти Case SV208 (12-027-00[02]) - LOCK, DOZER BLADE (GROUP 556) (ND109312) (09) - CHASSIS/ATTACHMENTS

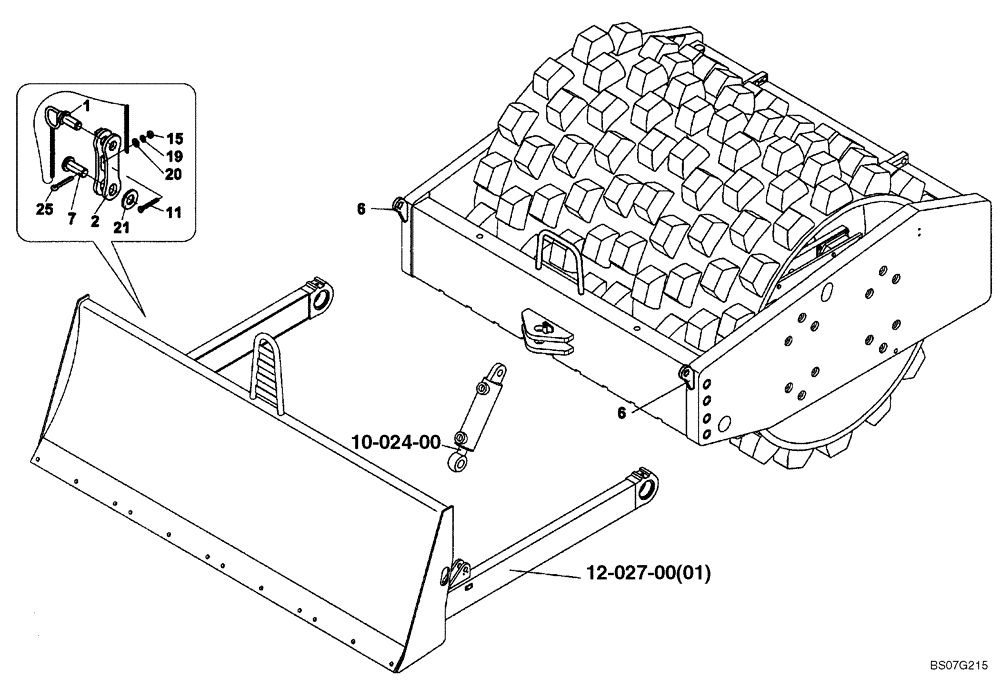

Схема запчастей Case SV208 - (12-027-00[02]) - LOCK, DOZER BLADE (GROUP 556) (ND109312) (09) - CHASSIS/ATTACHMENTS
2
11
20
19
15
25
21
6
10-024-00
7
12-027-00(01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LOCK, DOZER BLADE (ND109312) (GROUP 556)

1шт.

1

ND030285

PIN

2шт.

2

ND096261

TIE-ROD

2шт.

6

REF

INSTRUCTION

CLAMPING (ND109344)

2шт.

7

ND098233

PIN

2шт.

8

ND106587

WARNING DECAL

2шт.

11

ND021171

BOLT

2шт.

15

ND021846

NUT

2шт.

19

ND029308

WASHER

2шт.

20

ND029247

WASHER

2шт.

21

ND029275

WASHER

2шт.

25

ND029392

COTTER PIN

2шт.
