(12-022-04[02]) - HEATER CONNECTION, ENGINE (GROUP 605) (ND117925)

Запчасти Case SV208 (12-022-04[02]) - HEATER CONNECTION, ENGINE (GROUP 605) (ND117925) (09) - CHASSIS/ATTACHMENTS

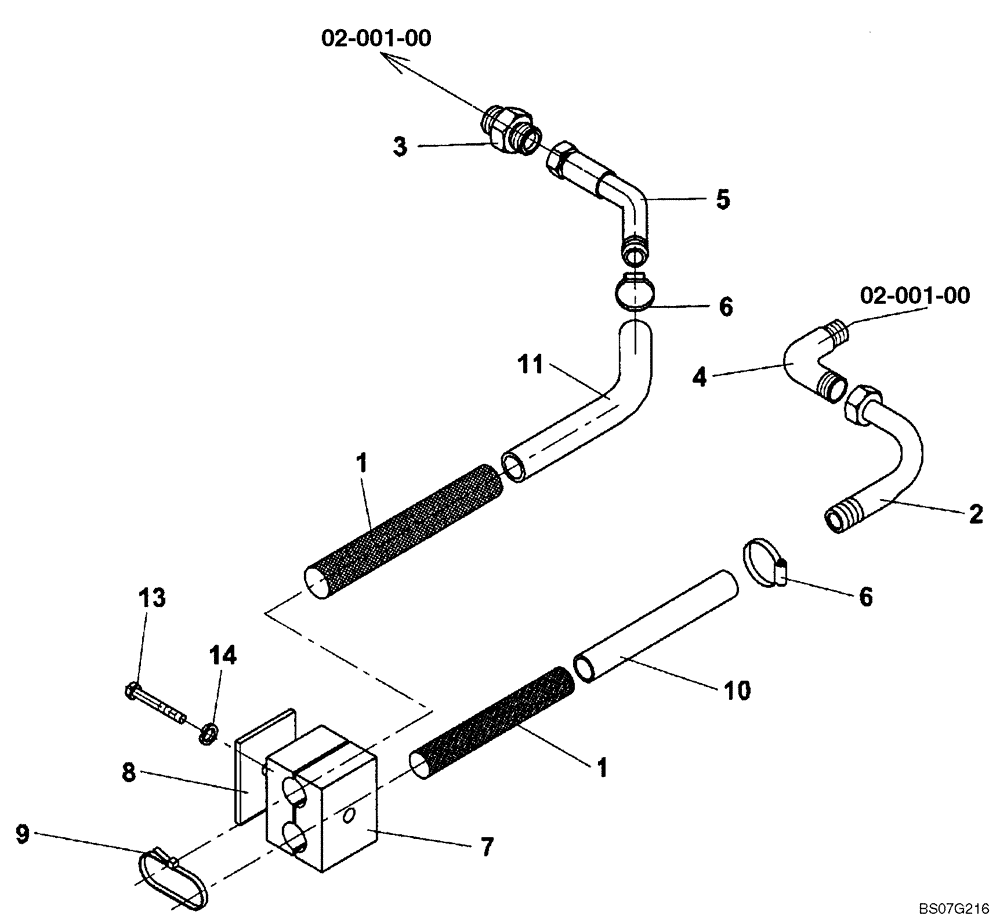

Схема запчастей Case SV208 - (12-022-04[02]) - HEATER CONNECTION, ENGINE (GROUP 605) (ND117925) (09) - CHASSIS/ATTACHMENTS
10
3
8
1
5
02-001-00
02-001-00
2
6
4
9
13
1
6
14
7
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HEATER CONNECTION (ND117925) (GROUP 605)

1шт.

1

ND062022

PROTECTING COVER

3шт.

2

ND112441

ELBOW

1шт.

3

ND062194

HYD CONNECTOR

1шт.

4

ND062195

TUBE

1шт.

5

ND062216

HOSE

1шт.

6

ND069479

CLAMP

2шт.

7

ND064820

SLEEVE

1шт.

8

ND064822

COVER

1шт.

9

ND078445

SECURING STRAP

4шт.

10

ND075046

HOSE,2500.00 mm

1шт.

11

ND117975

HOSE

1шт.

13

ND021187

BOLT

1шт.

14

ND029310

WASHER

ID 8,2

1шт.
