(12-012-00[01]) - VIBRATOR, DRUM (GROUP 20) (ND104231)

Запчасти Case SV208 (12-012-00[01]) - VIBRATOR, DRUM (GROUP 20) (ND104231) (09) - CHASSIS/ATTACHMENTS

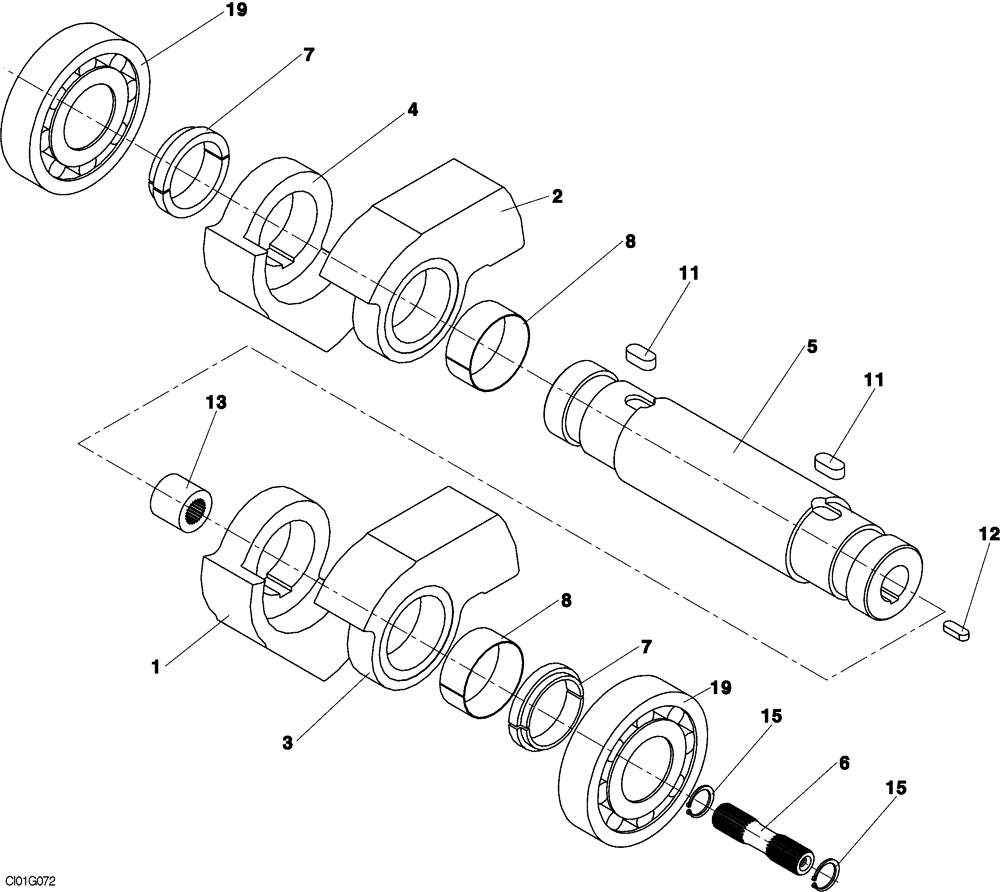

Схема запчастей Case SV208 - (12-012-00[01]) - VIBRATOR, DRUM (GROUP 20) (ND104231) (09) - CHASSIS/ATTACHMENTS
11
11
1
7
19
13
15
5
7
15
6
12
8
4
3
2
19
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

VIBRATOR, DRUM (ND104231) (GROUP 20)

1шт.

1

ND104244

ECCENTRIC

1шт.

2

ND104247

ECCENTRIC

1шт.

3

ND104248

ECCENTRIC

1шт.

4

ND104246

ECCENTRIC

1шт.

5

ND104279

SHAFT

1шт.

6

ND104342

SHAFT

1шт.

7

ND024475

RING

2шт.

8

ND104340

BUSHING

2шт.

11

ND033853

KEY

2шт.

12

ND033840

KEY

6 x 32

1шт.

13

ND104341

INSERT

1шт.

15

ND069833

SNAP RING

2шт.

19

ND068950

ROLLER BEARING

, Serial Range: -DDDSV208NANTA2007

2шт.

19

84410880

ROLLER BEARING

2шт.
