(12-002-00[01]) - ARTICULATED JOINT (GROUP 63) (ND132996)

Запчасти Case SV208 (12-002-00[01]) - ARTICULATED JOINT (GROUP 63) (ND132996) (09) - CHASSIS/ATTACHMENTS

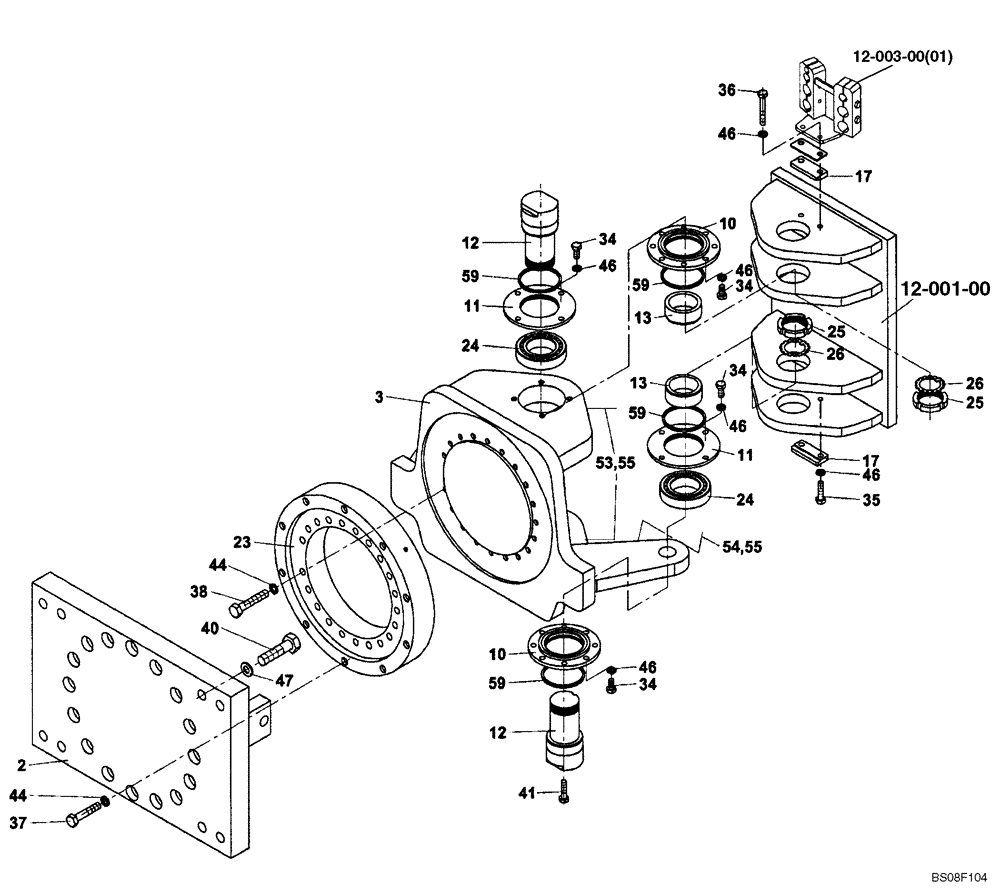

Схема запчастей Case SV208 - (12-002-00[01]) - ARTICULATED JOINT (GROUP 63) (ND132996) (09) - CHASSIS/ATTACHMENTS
13
26
40
59
13
23
46
59
24
41
12-001-00
3
35
54
47
25
34
55
36
59
38
12
37
34
26
25
44
10
59
34
11
24
2
53
17
46
46
11
46
10
12
44
46
12-003-00(01)
17
34
55
46
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

ARTICULATED JOINT (ND132996) (GROUP 63)

1шт.

2

ND132997

FRAME

PLATE

1шт.

3

ND132995

HUB

1шт.

10

ND104325

COVER

2шт.

11

ND131887

TOP COVER

2шт.

12

ND128616

PIN

Knuckle

2шт.

13

ND104382

SPACER

2шт.

17

ND052231

COVER PLATE

2шт.

23

ND127250

BALL BEARING

1шт.

24

ND068995

BALL BEARING

2шт.

25

ND069114

NUT

2шт.

26

ND069132

COVER PLATE

2шт.

34

ND021309

BOLT,M12 x 25

20шт.

35

ND021310

BOLT

2шт.

36

ND021312

BOLT

2шт.

37

ND101195

BOLT

16шт.

38

ND132466

BOLT

19шт.

40

ND021244

BOLT

8шт.

41

ND021328

BOLT

1шт.

44

ND029267

WASHER

35шт.

46

ND035942

WASHER

24шт.

47

ND035944

WASHER

8шт.

53

ND070130

LUBE NIPPLE

2шт.

54

ND070133

LUBE NIPPLE,M10 x 1

6шт.

55

ND064758

PLUG

8шт.

59

ND079311

RING

4шт.
