(12-001-00 [10]) - DOOR, ACCESS RH (GROUP 484) (ND132354)

Запчасти Case SV208 (12-001-00 [10]) - DOOR, ACCESS RH (GROUP 484) (ND132354) (09) - CHASSIS/ATTACHMENTS

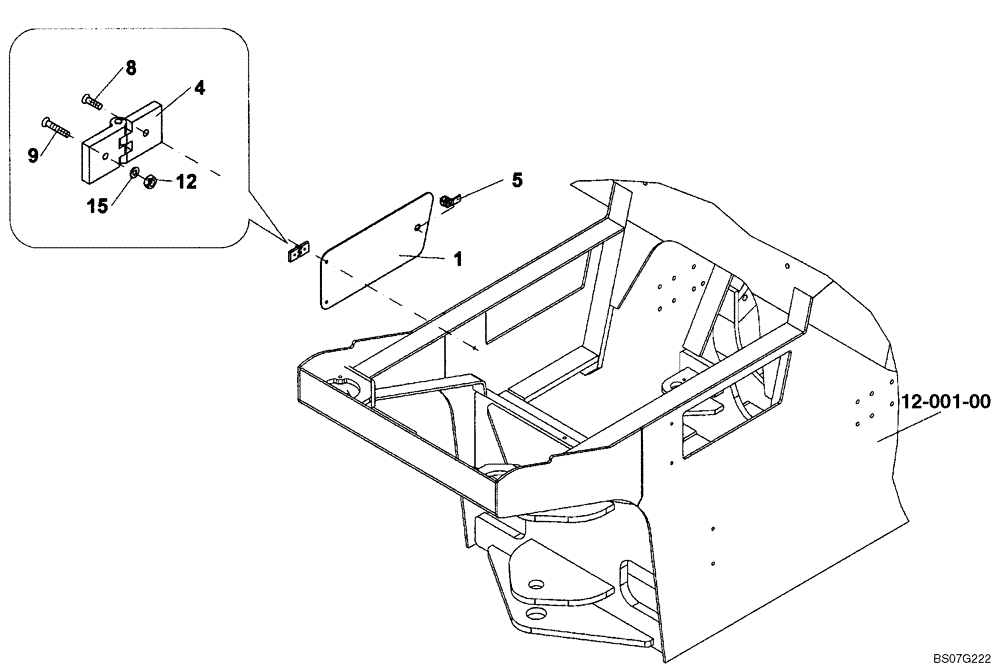

Схема запчастей Case SV208 - (12-001-00 [10]) - DOOR, ACCESS RH (GROUP 484) (ND132354) (09) - CHASSIS/ATTACHMENTS
12-001-00
9
5
15
4
8
12
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DOOR, ACCESS RH (ND132354) (GROUP 484)

1шт.

1

ND132364

ACCESS COVER

SHEET, RH

1шт.

4

ND124581

HINGE

2шт.

5

ND101396

LOCK

1шт.

8

ND124565

BOLT

2шт.

9

ND124604

BOLT

2шт.

12

ND021874

NUT

2шт.

15

ND124703

WASHER

2шт.
