(12-005-00[01]) - CHASSIS - DRUM

Запчасти Case SV208 (12-005-00[01]) - CHASSIS - DRUM (09) - CHASSIS

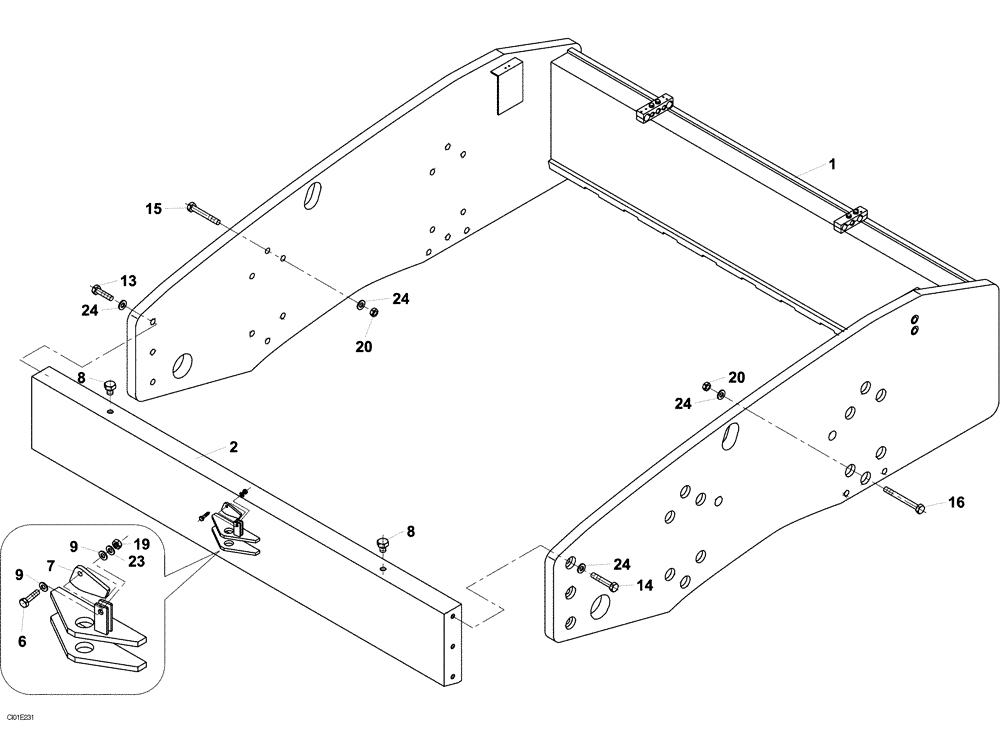

Схема запчастей Case SV208 - (12-005-00[01]) - CHASSIS - DRUM (09) - CHASSIS
9
2
9
16
24
20
23
15
24
8
24
13
19
14
7
20
24
8
6
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND104880

CHASSIS

1шт.

2

47563374

CROSSMEMBER

, Serial Range: -NENTA2268

1шт.

2

47714557

CROSSMEMBER

, Start Serial: NENTA2269

1шт.

6

ND053434

SCREW

M10x50

1шт.

7

ND048624

PLATE

1шт.

8

ND049767

PLUG

2шт.

9

ND037213

WASHER

2шт.

13

ND021330

BOLT

M16 x 35

3шт.

14

ND021332

BOLT

M16 x 45

3шт.

15

ND021333

BOLT

M16 x 50

12шт.

16

ND021335

BOLT

M16 x 65

12шт.

19

ND027302

NUT

M10

1шт.

20

ND021851

NUT

M16

24шт.

23

ND029250

WASHER

ID 10,5

1шт.

24

ND035943

WASHER

ID 16

32шт.
