Запчасти Case SV208 (04-001-00[02]) - ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS

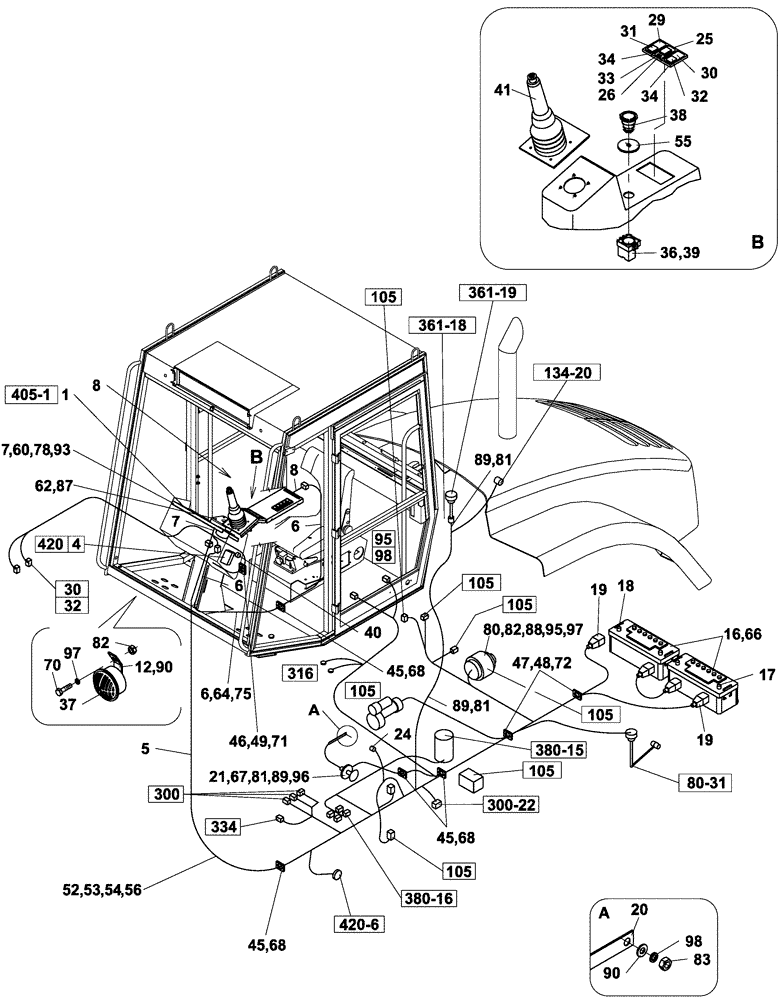

Схема запчастей Case SV208 - (04-001-00[02]) - ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS
66
8
105
45
95
60
52
41
55
80
98
33
5
97
56
420-6
6
54
98
12
53
105
40
78
25
19
90
46
300-22
105
105
18
48
380-15
64
72
34
20
8
70
49
6
47
68
95
6
30
31
68
19
4
405-1
32
90
420
29
7
96
45
16
380-16
88
17
68
93
81
361-19
334
39
105
89
105
26
80-31
67
32
81
34
62
300
89
36
21
81
134-20
97
87
37
7
361-18
105
316
30
83
45
38
71
105
75
89
1
24
82

Артикул

Название

Примечание

Количество

1

ND110354

INSTRUMENT PANEL

1шт.

5

ND117927

HARNESS

1шт.

6

ND109541

HARNESS

1шт.

7

ND109539

HARNESS

1шт.

8

ND109553

HARNESS

1шт.

12

ND054607

SUPPORT

1шт.

16

B48MFW

WET BATTERY

For US Only

2шт.

16

CC48MFW

WET BATTERY

For Canada Only

2шт.

17

ND111732

TERMINAL CONNECTOR

2шт.

18

ND111733

TERMINAL CONNECTOR

2шт.

19

ND111783

COVER

2шт.

20

ND066152

WIRE HARNESS

1шт.

21

ND064972

SWITCH

Master Disconnect

1шт.

24

ND064523

LAMP SOCKET

1шт.

25

ND064516

SWITCH

Work Speed Range

1шт.

26

ND064520

COVER PLATE

1шт.

29

ND065382

SWITCH

Travel Speed (8 Terminal)

1шт.

30

ND065315

SWITCH

Horn Control, 2 Terminal

1шт.

31

ND065401

LENS

1шт.

32

ND065349

LENS

1шт.

33

ND065310

TERMINAL

1шт.

34

ND065309

BEZEL

2шт.

36

ND092615

FLANGE

1шт.

37

ND064679

HORN

1шт.

38

ND065735

COVER

1шт.

39

ND092611

PUSH BUTTON

Emergency Shutoff Switch

1шт.

40

ND065786

SWITCH

Throttle Sensor

1шт.

41

ND090940

MANIPULATOR

1шт.

41

84593572

CONTROL LEVER

1шт.

41

ND118115

SWITCH

Drum Vibration Control

1шт.

41

ND141149

BOOT

1шт.

41

47397505

KNOB

1шт.

45

ND062001

CLAMP

7шт.

46

ND064849

SLEEVE

2шт.

47

ND064841

SLEEVE

4шт.

48

ND064822

COVER

4шт.

49

ND064807

CLAMP

1шт.

52

ND078445

SECURING STRAP

25шт.

53

ND078447

CABLE TIE

5шт.

54

ND066061

TAPE

1шт.

55

ND081766

DECAL

1шт.

56

ND081909

DECAL

1шт.

60

ND024102

BOLT

M3 x 12

4шт.

62

ND023783

BOLT

M4 x 10

4шт.

64

ND024122

BOLT

M5 x 12

6шт.

66

ND021287

BOLT,M8 x 16

1шт.

67

ND024137

BOLT

M6 x 20

2шт.

68

ND024234

BOLT

M6 x 30

14шт.

70

ND021295

BOLT

M8 x 25

1шт.

71

ND021184

BOLT

M8 x 35

2шт.

72

ND021186

BOLT

M8 x 45

4шт.

75

ND024965

SELF-TAP SCREW

M4 x 10

4шт.

78

ND026412

NUT

M3

4шт.

80

ND021846

NUT

M5

2шт.

80-31

REF

INSTRUCTION

1шт.

See page 12-001-00

1шт.

81

ND021847

NUT

M6

5шт.

82

ND021848

NUT

M8

2шт.

83

ND021849

NUT

M10

1шт.

87

ND029246

WASHER

ID 4,3

4шт.

88

ND029247

WASHER

ID 5,3

2шт.

89

ND029248

WASHER

ID 6,4

23шт.

90

ND029250

WASHER

ID 10,5

2шт.

93

ND029305

WASHER

ID 3,1

4шт.

95

ND029308

WASHER

ID 5,1

1шт.

96

ND029309

SPRING WASHER

ID 6,1

2шт.

97

ND029310

WASHER

ID 8,2

2шт.

98

ND029311

WASHER

ID 10,2

1шт.

105

REF

INSTRUCTION

1шт.

See page 02-001-00

1шт.

134-20

REF

INSTRUCTION

1шт.

See page 02-005-00

1шт.

300

REF

INSTRUCTION

1шт.

See page 10-003-00

1шт.

300-22

REF

INSTRUCTION

1шт.

See page 10-004-00

1шт.

316

REF

INSTRUCTION

1шт.

See page 10-004-00

1шт.

334

REF

INSTRUCTION

1шт.

See page 10-004-00

1шт.

361-18

REF

INSTRUCTION

1шт.

See page 10-001-00

1шт.

361-19

REF

INSTRUCTION

1шт.

See page 10-001-00

1шт.

380-15

REF

INSTRUCTION

1шт.

See page 10-005-00

1шт.

380-16

REF

INSTRUCTION

1шт.

See page 10-005-00

1шт.

405-1

REF

INSTRUCTION

1шт.

See page 04-002-00

1шт.

420-4

REF

INSTRUCTION

1шт.

See page 04-007-00

1шт.

420-6

REF

INSTRUCTION

1шт.

See page 04-007-00

1шт.

Выбрано товаров: 94
