(12-022-04[01]) - HEATER UNIT

Запчасти Case SV208 (12-022-04[01]) - HEATER UNIT (09) - CHASSIS

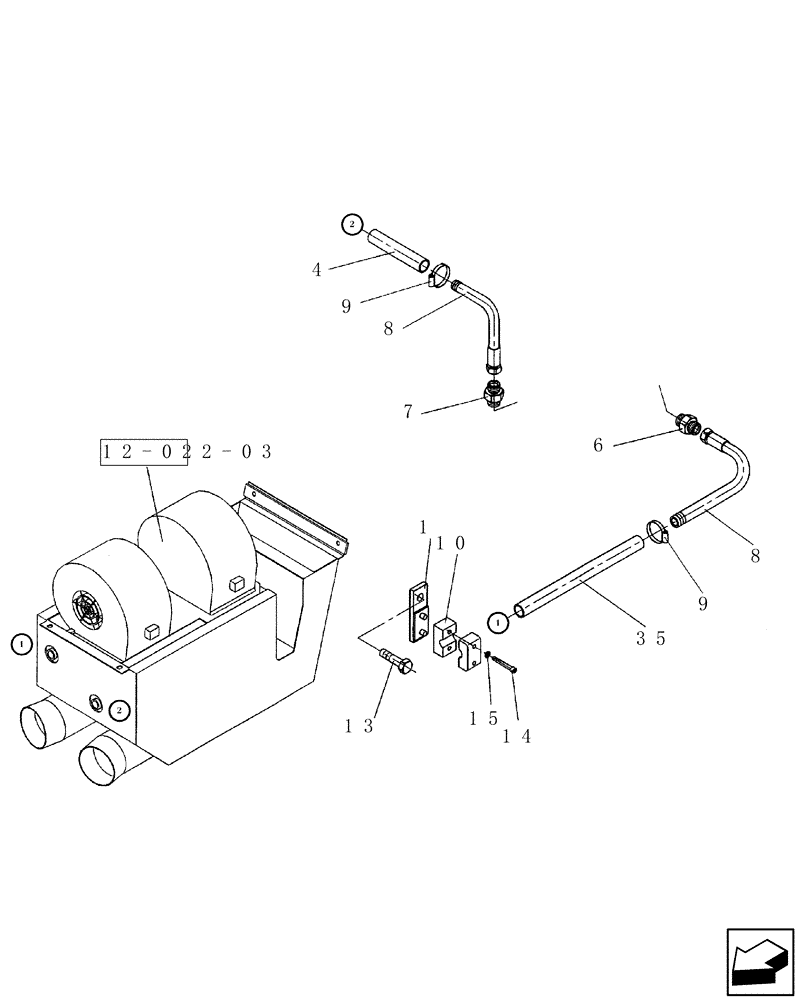

Схема запчастей Case SV208 - (12-022-04[01]) - HEATER UNIT (09) - CHASSIS
8
13
35
1
9
7
1
6
2
10
4
9
12-022-03
1
15
2
8
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND053485

SUPPORT

1шт.

3

ND075046

HOSE,2500.00 mm

1шт.

4

ND075048

FLEXIBLE HOSE

3500 mm

1шт.

5

ND062022

PROTECTING COVER

500 mm

1шт.

6

ND062193

HYD CONNECTOR

1шт.

7

ND062194

HYD CONNECTOR

1шт.

8

ND062195

TUBE

1шт.

9

ND069479

CLAMP

16-25

1шт.

10

ND064809

CLAMP

1шт.

13

ND021312

BOLT

M12 x 40

1шт.

14

ND024234

BOLT

M6 x 30

1шт.

15

ND029309

SPRING WASHER

ID 6,1

1шт.
