(12-001-03[01]) - ACCESS DOOR

Запчасти Case SR20 (12-001-03[01]) - ACCESS DOOR (12) - Chassis/Attachments

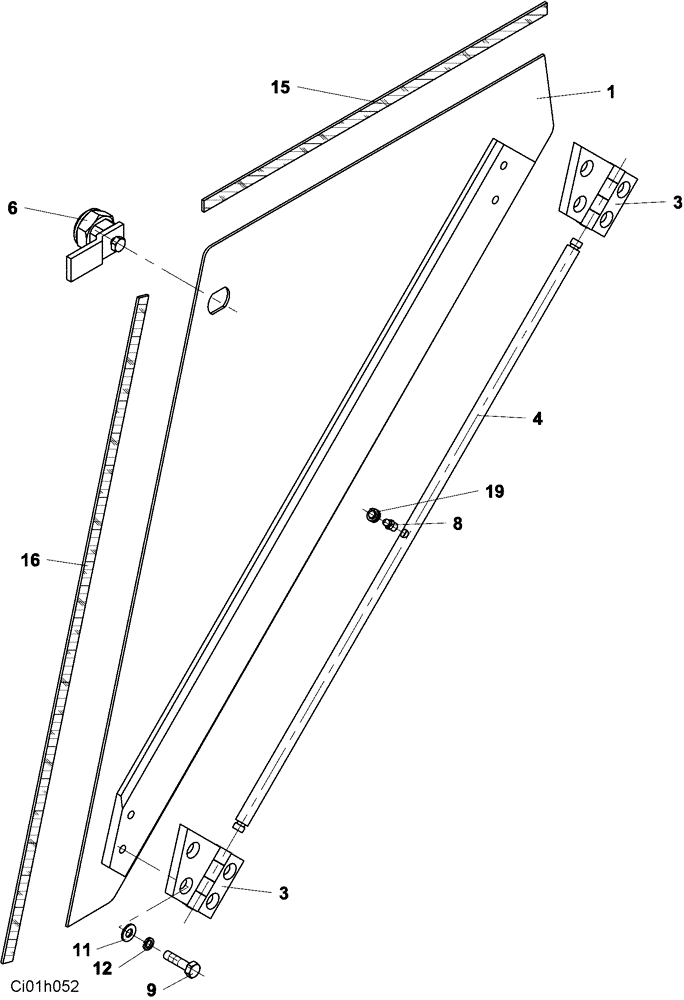

Схема запчастей Case SR20 - (12-001-03[01]) - ACCESS DOOR (12) - Chassis/Attachments
3
6
16
19
9
8
4
12
15
1
3
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND106531

DOOR

1шт.

3

ND106381

HINGE

1шт.

4

ND106543

TUBE

2шт.

6

ND101396

LOCK

1шт.

8

ND070131

LUBE NIPPLE

1шт.

9

ND023800

SCREW

1шт.

11

ND029248

WASHER

4шт.

12

ND029309

SPRING WASHER

4шт.

15

ND106548

STRIP

1шт.

16

ND106549

STRIP

1шт.

19

ND064758

PLUG

1шт.
