(12-013-00[01]) - OPERATORS COMPARTMENT - IF USED

Запчасти Case SR15 (12-013-00[01]) - OPERATORS COMPARTMENT - IF USED (09) - CHASSIS/ATTACHMENTS

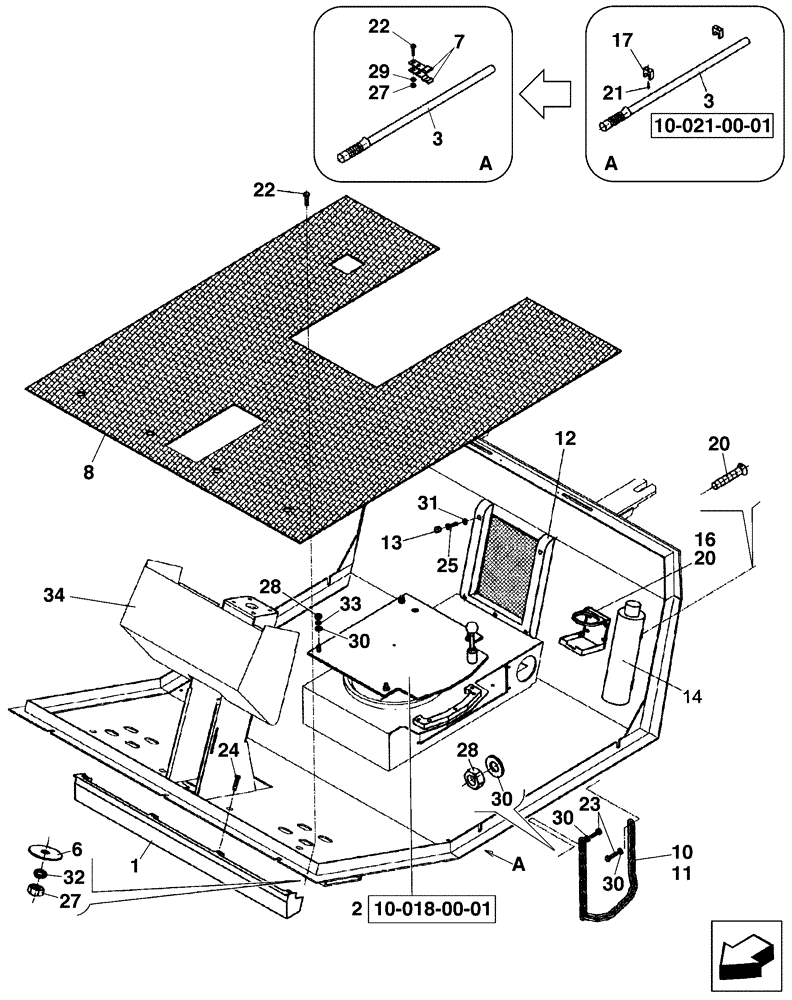

Схема запчастей Case SR15 - (12-013-00[01]) - OPERATORS COMPARTMENT - IF USED (09) - CHASSIS/ATTACHMENTS
10
23
8
17
7
22
25
24
30
28
34
2
28
32
30
14
20
33
29
1
20
27
22
31
3
27
30
12
21
6
11
13
30
3
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND029730

COVER

1шт.

2

ND018487

PLATE

1шт.

3

ND108074

PIPE

1шт.

6

ND051154

WASHER

4шт.

Serial Number : 173 And After

1шт.

7

ND109488

CLAMP

2шт.

8

ND017889

INSULATOR

1шт.

10

ND050824

LINK CHAIN

1шт.

11

ND101585

PLASTIC-RUBBER TUBE

1шт.

12

ND064533

NET

1шт.

13

ND064534

PLUG

5шт.

14

ND069396

FIRE EXTINGUISHER

1шт.

16

ND090001

SUPPORT

1шт.

17

ND064664

CLAMP

2шт.

20

ND025008

SELF-TAP SCREW

M4 x 16

6шт.

21

ND024122

BOLT

M5 x 12

2шт.

22

ND021290

BOLT

M6 x 22

2шт.

23

ND021293

BOLT

M8 x 16

2шт.

24

ND024388

SCREW

M8 x 12

4шт.

25

ND024967

SELF-TAP SCREW

M4 x 16

5шт.

27

ND027300

NUT

M6

2шт.

28

ND021848

NUT

M8

5шт.

29

ND029248

WASHER

4шт.

30

ND029249

WASHER

ID 8,4

8шт.

31

ND022316

WASHER

ID 4,3

5шт.

32

ND029309

SPRING WASHER

ID 6,1

2шт.

Serial Number : Until 172

1шт.

33

ND029310

WASHER

ID 8,2

4шт.

34

ND001504

PLATFORM

1шт.
