/ / / / / / / / (12-022-04[01]) - HEATER UNIT

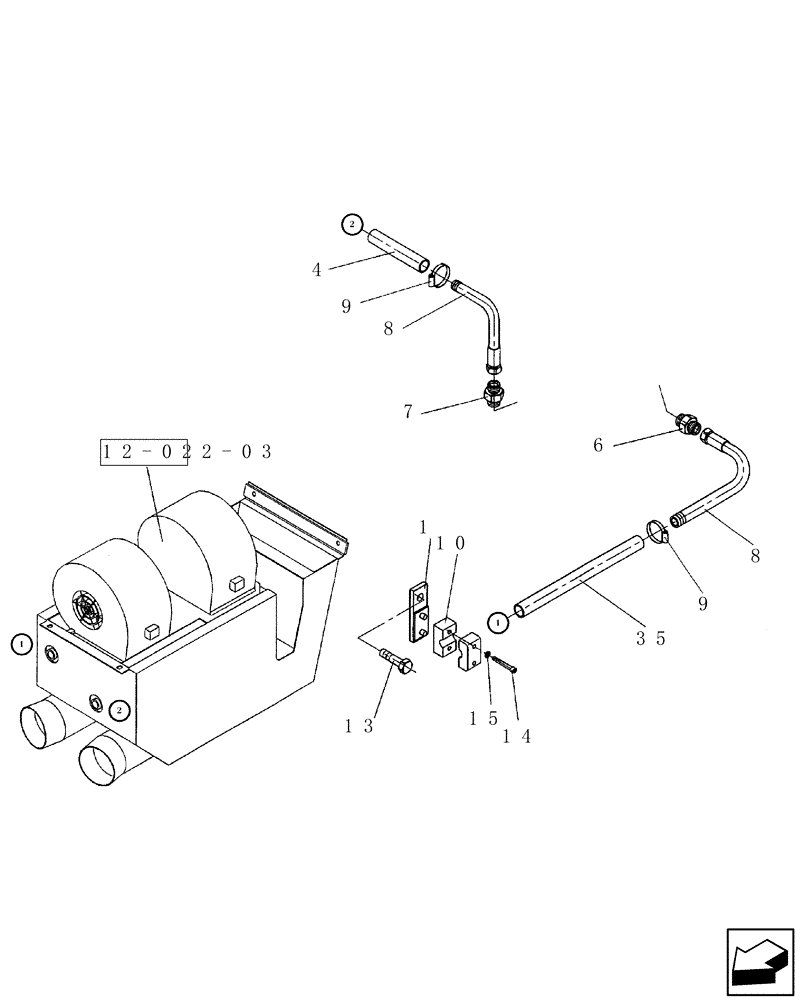

Запчасти Case SR15 (12-022-04[01]) - HEATER UNIT (09) - CHASSIS/ATTACHMENTS
![Схема запчастей Case SR15 - (12-022-04[01]) - HEATER UNIT (09) - CHASSIS/ATTACHMENTS](https://partsell.ru/storage/images/casece/270202.png)
15
6
35
12-022-03
8
7
13
9
2
1
14
8
1
4
2
10
9
1
1
ND053485
SUPPORT
1шт.
3
ND075046
HOSE,2500.00 mm
1шт.
4
ND075048
FLEXIBLE HOSE
3500 mm
1шт.
5
ND062022
PROTECTING COVER
500 mm
2шт.
6
ND062193
HYD CONNECTOR
1шт.
7
ND062194
HYD CONNECTOR
1шт.
8
ND062195
TUBE
2шт.
9
ND069479
CLAMP
16-25
2шт.
10
ND064809
CLAMP
1шт.
13
ND021312
BOLT
M12 x 40
1шт.
14
ND024234
BOLT
M6 x 30
2шт.
15
ND029309
SPRING WASHER
ID 6,1
2шт.
