(35.910.04) - LINES, VIBRATORY DRUM (P.I.N. DDD001213 - DDD001214) (GROUP 325) (ND134477)

Запчасти Case SV216 (35.910.04) - LINES, VIBRATORY DRUM (P.I.N. DDD001213 - DDD001214) (GROUP 325) (ND134477) (35) - HYDRAULIC SYSTEMS

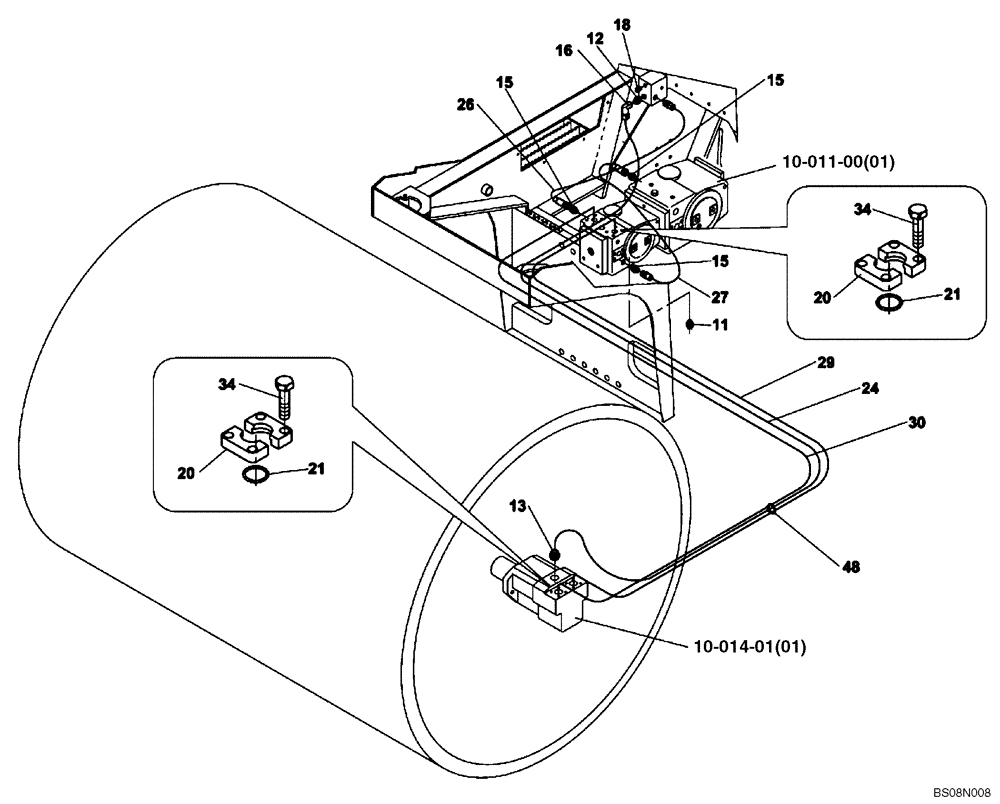

Схема запчастей Case SV216 - (35.910.04) - LINES, VIBRATORY DRUM (P.I.N. DDD001213 - DDD001214) (GROUP 325) (ND134477) (35) - HYDRAULIC SYSTEMS
15
20
21
34
18
48
34
10-014-01(01)
29
12
21
30
26
10-011-00(01)
27
16
20
13
15
24
15
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LINES, VIBRATORY DRUM (ND134477) (GROUP 325)

1шт.

11

ND062136

HYD CONNECTOR

1шт.

12

ND062109

HYD CONNECTOR

1шт.

13

ND062181

HYD CONNECTOR

1шт.

15

ND062135

HYD CONNECTOR

3шт.

16

ND062367

HYD CONNECTOR

1шт.

18

ND062378

PLUG

1шт.

20

ND062009

FLANGE

8шт.

21

ND079934

O-RING

4шт.

24

ND134481

HOSE

1шт.

26

ND061516

HOSE,550.00 mm

1шт.

27

ND061517

HOSE,750.00 mm

2шт.

29

ND134480

HOSE

1шт.

30

ND061543

HOSE

1шт.

34

ND034063

BOLT

16шт.

48

ND106910

STRAP

10шт.
