(35.353.21[03]) - HYDRAULIC SYSTEM OF TRAVEL, DRUM (C) (GROUP 305) (84420122) - NARROW VERSION

Запчасти Case SV216 (35.353.21[03]) - HYDRAULIC SYSTEM OF TRAVEL, DRUM (C) (GROUP 305) (84420122) - NARROW VERSION (35) - HYDRAULIC SYSTEMS

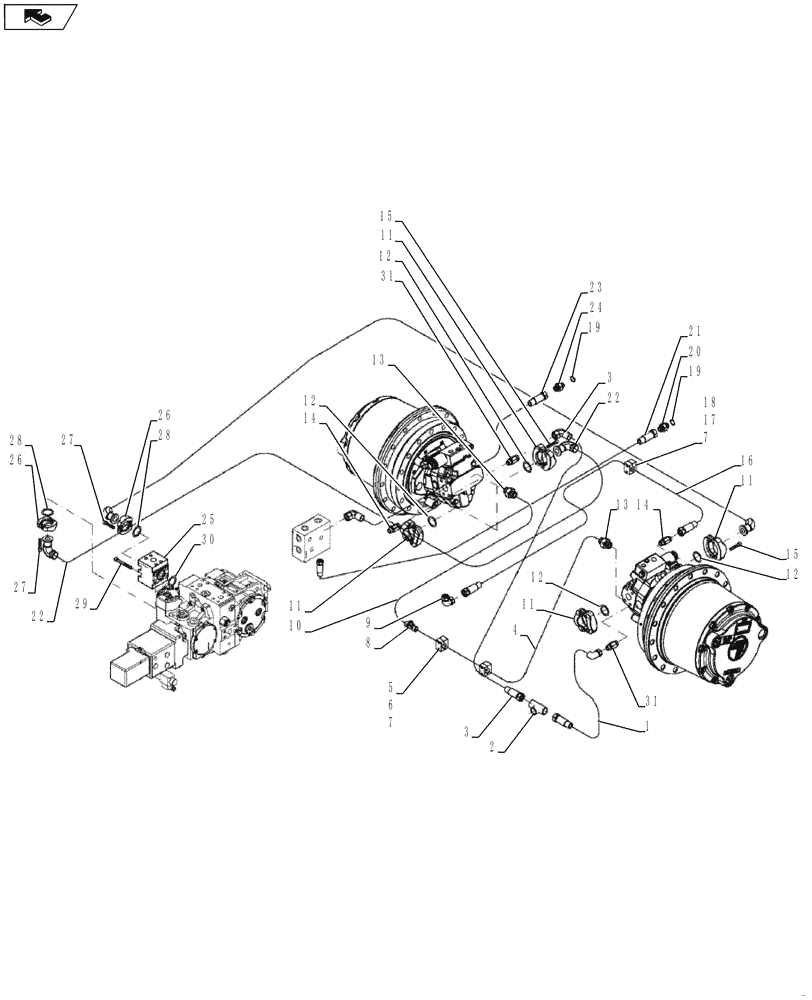

Схема запчастей Case SV216 - (35.353.21[03]) - HYDRAULIC SYSTEM OF TRAVEL, DRUM (C) (GROUP 305) (84420122) - NARROW VERSION (35) - HYDRAULIC SYSTEMS
7
26
31
28
14
29
15
12
13
20
home
12
30
27
12
5
24
11
17
12
9
2
28
22
23
3
27
26
31
11
1
16
6
22
19
11
13
19
4
14
7
15
10
21
8
11
3
25
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND133284

HOSE

1шт.

2

ND062335

TEE

1шт.

3

ND103077

HOSE

1шт.

4

ND124182

HYD TUBE

1шт.

5

ND064797

SLEEVE

2шт.

6

ND024231

BOLT

4шт.

7

ND029248

WASHER

6шт.

8

ND062294

TEE

1шт.

9

ND062247

HYD CONNECTOR

1шт.

10

ND124180

HYD TUBE

1шт.

11

ND062008

HALF-COLLAR

8шт.

12

ND079933

O-RING

4шт.

13

ND062153

HYD CONNECTOR

2шт.

14

84420176

HYD CONNECTOR

2шт.

15

ND021304

BOLT

4шт.

16

84420169

HYD TUBE

1шт.

17

ND064799

CLAMP

1шт.

18

ND024233

BOLT

2шт.

19

ND073366

WASHER

2шт.

20

ND031345

HYD CONNECTOR

1шт.

21

ND061509

FLEXIBLE HOSE

, Serial Range: -NENTD3484

1шт.

21

47840203

HOSE

, Start Serial: NENTD3485

1шт.

22

84420218

HYDRAULIC HOSE

1шт.

23

ND137826

HOSE

1шт.

24

ND138168

HYD CONNECTOR

1шт.

25

ND031247

BLOCK

1шт.

26

ND062007

CLAMP

4шт.

27

ND021296

BOLT

4шт.

28

ND079932

O-RING

2шт.

29

ND034062

BOLT

4шт.

30

ND079934

O-RING

1шт.

31

84420182

HYD CONNECTOR

2шт.
