(35.353.19) - REDUCTION GEAR ASSY, REAR (GROUP 95-1) ND101767)

Запчасти Case SV216 (35.353.19) - REDUCTION GEAR ASSY, REAR (GROUP 95-1) ND101767) (35) - HYDRAULIC SYSTEMS

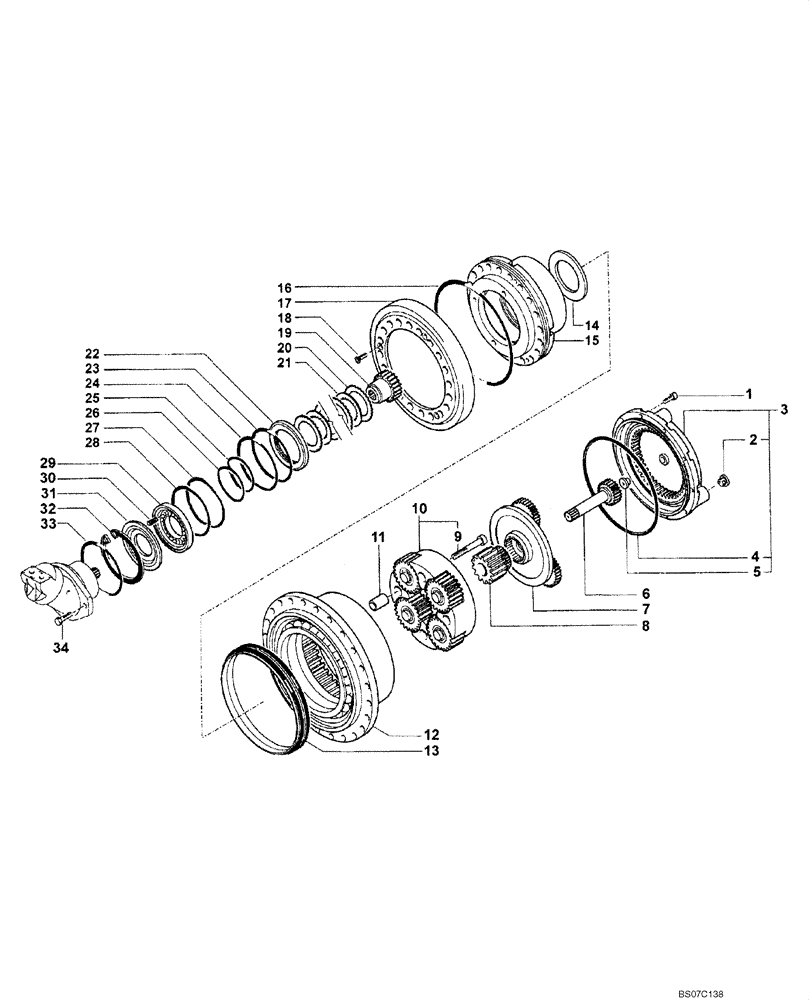

Схема запчастей Case SV216 - (35.353.19) - REDUCTION GEAR ASSY, REAR (GROUP 95-1) ND101767) (35) - HYDRAULIC SYSTEMS
32
34
27
10
17
28
12
33
9
18
11
1
25
20
31
24
16
7
6
14
29
13
19
2
26
8
30
23
4
5
21
22
15
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

ND101767

REDUCER

REDUCTION GEAR ASSY, REAR

1шт.

1

ND101668

BOLT

M10 x 25

10шт.

2

ND104076

PLUG

2шт.

3

ND104058

COVER

1шт.

4

ND104071

O-RING

1шт.

5

ND104070

PAD

1шт.

6

ND104065

PINION

1шт.

7

ND104057

PINION CARRIER

1шт.

8

ND104064

PLANETARY GEAR

1шт.

9

ND104075

BOLT

4шт.

10

ND104060

PINION CARRIER

1шт.

11

ND104068

RING

4шт.

12

ND104059

BOX

1шт.

13

ND101646

GASKET

1шт.

14

ND101630

RING

1шт.

15

ND104061

HUB

1шт.

16

ND101651

O-RING

1шт.

17

ND104067

COVER

1шт.

18

ND101665

BOLT

3шт.

19

ND104062

SHAFT

1шт.

20

ND101643

BRAKE DISC

6шт.

21

ND101641

DISC

5шт.

22

ND104069

SPACER

1шт.

23

ND104079

RING

3 x 121,11

1шт.

24

ND104072

O-RING

3,53 x 120,24

1шт.

25

ND104077

RING

3 x 104,93

1шт.

26

ND101656

O-RING

3,53 x 104,37

1шт.

27

84314738

O-RING

3,53 x 129,77

1шт.

28

84314748

RING

3 x 130,63

1шт.

29

ND104063

PISTON

1шт.

30

ND101639

SPRING

18шт.

31

ND104066

RACE

1шт.

32

ND104074

SNAP RING

1шт.

33

ND101654

O-RING

4 x 150

1шт.

34

ND101648

BOLT

M16 x 40

2шт.
