(35.353.18) - REDUCTION GEAR ASSY, DRUM (GROUP 31-7) (ND090943)

Запчасти Case SV216 (35.353.18) - REDUCTION GEAR ASSY, DRUM (GROUP 31-7) (ND090943) (35) - HYDRAULIC SYSTEMS

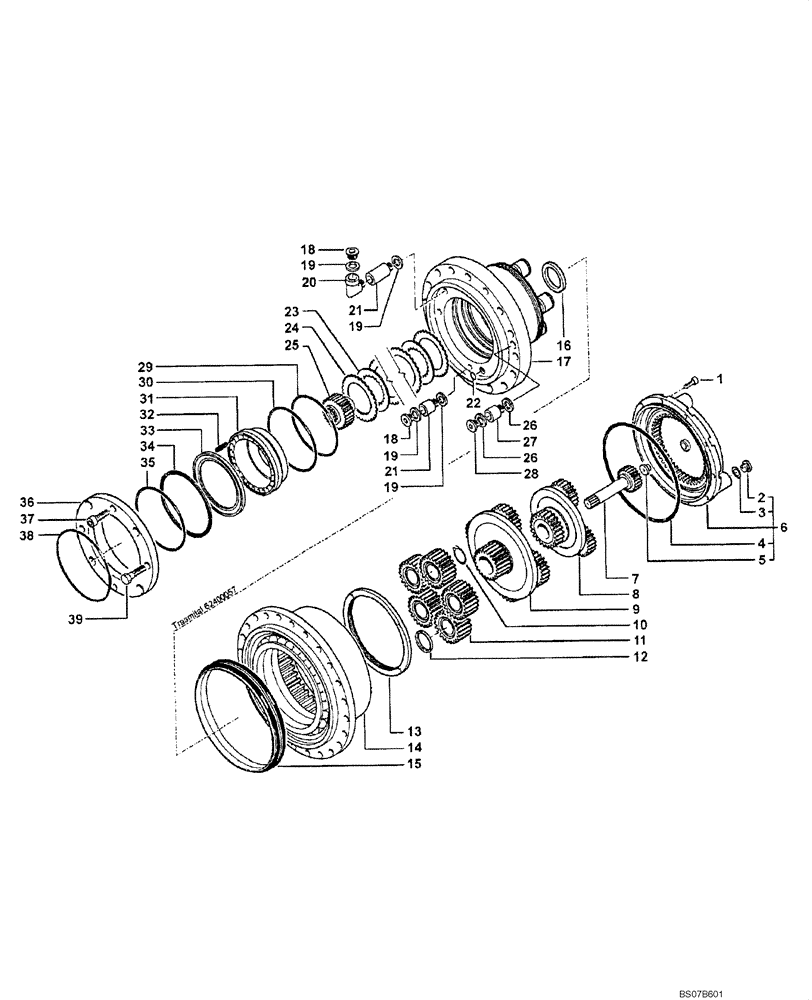

Схема запчастей Case SV216 - (35.353.18) - REDUCTION GEAR ASSY, DRUM (GROUP 31-7) (ND090943) (35) - HYDRAULIC SYSTEMS
19
15
2
10
14
19
37
12
18
33
22
25
28
16
38
24
19
13
26
35
7
36
26
8
32
11
30
1
29
4
27
3
21
31
5
9
18
34
23
19
21
17
39
20
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

REDUCTION GEAR ASSY, DRUM (ND090943) (GROUP 31-7)

1шт.

1

ND101668

BOLT

M10 x 25

10шт.

2

ND101645

PLUG

2шт.

3

ND101660

WASHER

22 x 28 x 1.5

2шт.

4

ND101653

O-RING

3.53 x 278.99

1шт.

5

ND101633

PAD

1шт.

6

ND101691

COVER

1шт.

7

ND101620

GEAR

1шт.

8

ND101689

PINION CARRIER

1шт.

9

ND101688

PINION CARRIER

1шт.

10

ND101662

SNAP RING

5шт.

11

ND101690

SUN GEAR

5шт.

12

ND101631

RING

5шт.

13

ND101624

RING NUT

M230 x 2

1шт.

14

ND101693

BOX

1шт.

15

ND101647

GASKET

1шт.

16

ND101627

RING

1шт.

17

ND101634

HUB

1шт.

18

ND101644

PLUG

M22 x 1.5

2шт.

19

ND101660

WASHER

22 x 28 x 1.5

4шт.

20

ND101635

ELBOW

M22 x 1.5

1шт.

21

ND101637

EXTENSION

2.62 x 12.37

2шт.

22

ND101650

O-RING

1шт.

23

ND101640

DISC

5шт.

24

ND101642

BRAKE DISC

6шт.

25

ND101615

SHAFT

1шт.

26

ND101661

WASHER

18 x 24 x 1.5

2шт.

27

ND101636

EXTENSION

M18 x 1.5

1шт.

28

ND101669

PLUG

M18 x 1.5

1шт.

29

ND101658

O-RING

3.23 x 164.69

1шт.

30

ND101659

O-RING

3.23 x 183.74

1шт.

31

ND101618

PISTON

1шт.

32

ND101639

SPRING

18шт.

33

ND101626

SPRING CUP

1шт.

34

ND101664

SNAP RING

1шт.

35

ND101652

O-RING

2.62 x 196.52

1шт.

36

ND101623

PLUG

1шт.

37

ND101666

BOLT

M8 x 20

8шт.

38

ND101655

O-RING

4.00 x 180

1шт.

39

ND101649

BOLT

M20 x 60

2шт.
