(35.353.08) - MOTOR, HYDRAULIC DRUM TRAVEL (GROUP 31-6 A) (ND090920)

Запчасти Case SV216 (35.353.08) - MOTOR, HYDRAULIC DRUM TRAVEL (GROUP 31-6 A) (ND090920) (35) - HYDRAULIC SYSTEMS

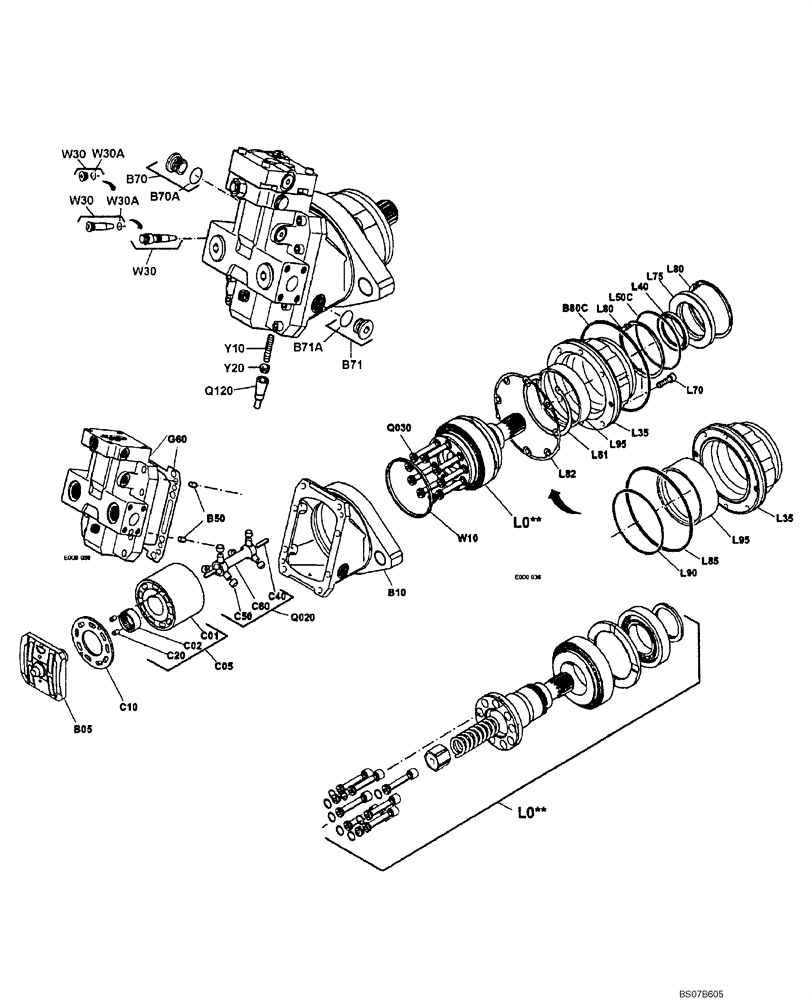

Схема запчастей Case SV216 - (35.353.08) - MOTOR, HYDRAULIC DRUM TRAVEL (GROUP 31-6 A) (ND090920) (35) - HYDRAULIC SYSTEMS
b70a
l80
w30
w30
g60
c60
y10
l90
c20
b71
l82
c05
w30a
l35
l50c
l75
q120
c01
l40
b05
b50
b10
c50
l35
c10
b70
l95
l70
q030
y20
w10
b71a
l81
q020
l95
l80
l85
w30
b80c
w30a
c40
c02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

MOTOR, HYDRAULIC DRUM TRAVEL (ND090920) (GROUP 31-6 A)

1шт.

a0

ND102437

SEAL KIT

1шт.

b05

ND102414

COVER

1шт.

b10

ND102461

BOX

1шт.

b50

ND102301

PIN

2шт.

b70

ND102493

PLUG

1шт.

b71

ND102493

PLUG

1шт.

c05

ND102351

BLOCK

1шт.

c10

ND102473

PLATE

1шт.

g60

ND102377

GASKET

1шт.

g80

ND102493

PLUG

2шт.

l35

ND102463

HOUSING

1шт.

l40

ND102500

SEAL

1шт.

l70

ND102527

BOLT

8шт.

l75

ND102544

SEAL

1шт.

l80

ND102362

SNAP RING

2шт.

l81

ND102359

SNAP RING

1шт.

l85

ND102384

O-RING

1шт.

l90

ND102462

O-RING

1шт.

l95

ND102374

SPACER

1шт.

w10

ND102569

RING

1шт.

w30

ND102459

SENSOR

1шт.

y10

ND102551

ADJUSTMENT SCREW

1шт.

y20

ND102306

LOCK NUT

1шт.

b80c

ND102384

O-RING

1шт.

l0d3

ND102467

SHAFT

1шт.

l50c

ND102382

O-RING

1шт.

q020

ND102562

SHAFT

1шт.

q030

ND102563

PISTON RING

1шт.

q120

ND102561

SEAL

Sign

1шт.
