(35.353.07) - DRUM DRIVE, FRONT (GROUP 33) (ND106515)

Запчасти Case SV216 (35.353.07) - DRUM DRIVE, FRONT (GROUP 33) (ND106515) (35) - HYDRAULIC SYSTEMS

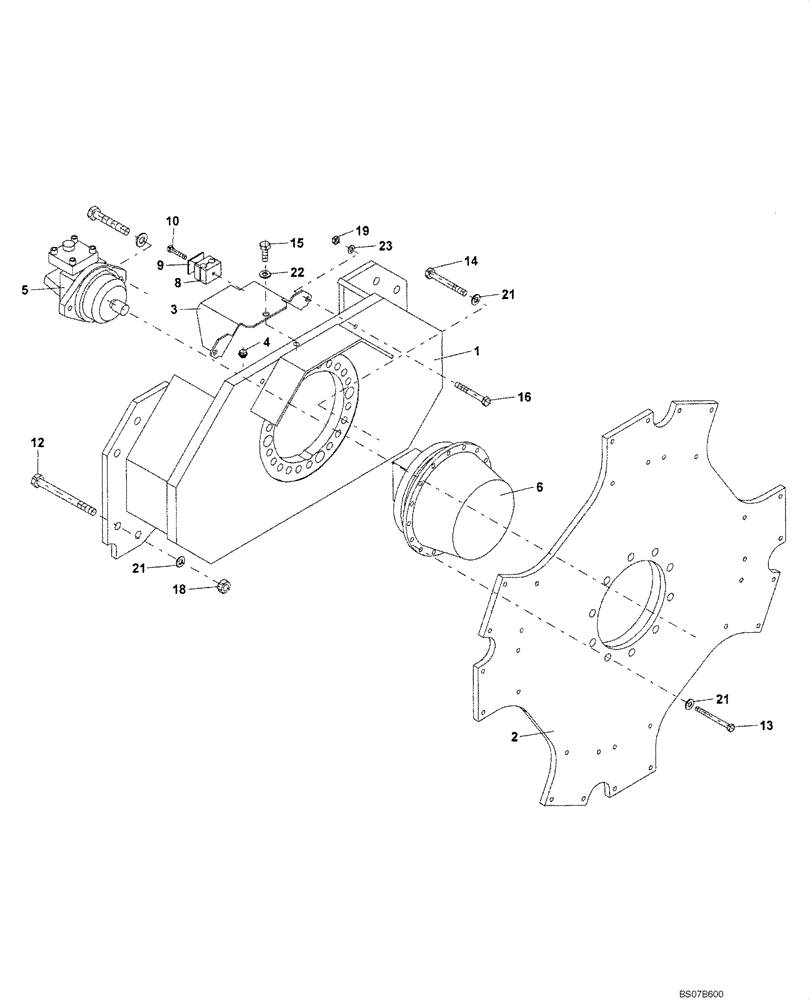

Схема запчастей Case SV216 - (35.353.07) - DRUM DRIVE, FRONT (GROUP 33) (ND106515) (35) - HYDRAULIC SYSTEMS
18
12
21
4
21
3
16
10
15
1
23
6
21
8
22
9
14
5
13
19
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DRUM DRIVE, FRONT (ND106515) (GROUP 33)

1шт.

1

ND106521

SUPPORT

1шт.

2

ND106514

CARRIER

1шт.

3

ND106534

COVER

1шт.

4

ND098400

PLUG

1шт.

5

ND090920

HYDRAULIC MOTOR

1шт.

5

ND138587

HYDRAULIC MOTOR

MOTOR, HYDRAULIC; P.I.N. DDD001215 And After

1шт.

6

ND105943

GEAR REDUCTION UNIT

AUX. TRANSMISSION, For Seal Kit See 24

1шт.

8

ND062019

CLAMP

1шт.

9

ND064807

CLAMP

1шт.

10

ND021184

BOLT

1шт.

12

ND021247

BOLT

12шт.

13

ND021246

BOLT

24шт.

14

ND021241

BOLT

20шт.

15

ND021328

BOLT

1шт.

16

ND021211

BOLT

2шт.

18

ND021853

NUT

12шт.

19

ND021850

NUT

2шт.

21

ND035944

WASHER

56шт.

22

ND035943

WASHER

3шт.

23

ND035942

WASHER

2шт.

24

47847588

SEAL KIT

1шт.
