(35.353.05) - DRUM DRIVE, FRONT (GROUP 31) (ND012018)

Запчасти Case SV216 (35.353.05) - DRUM DRIVE, FRONT (GROUP 31) (ND012018) (35) - HYDRAULIC SYSTEMS

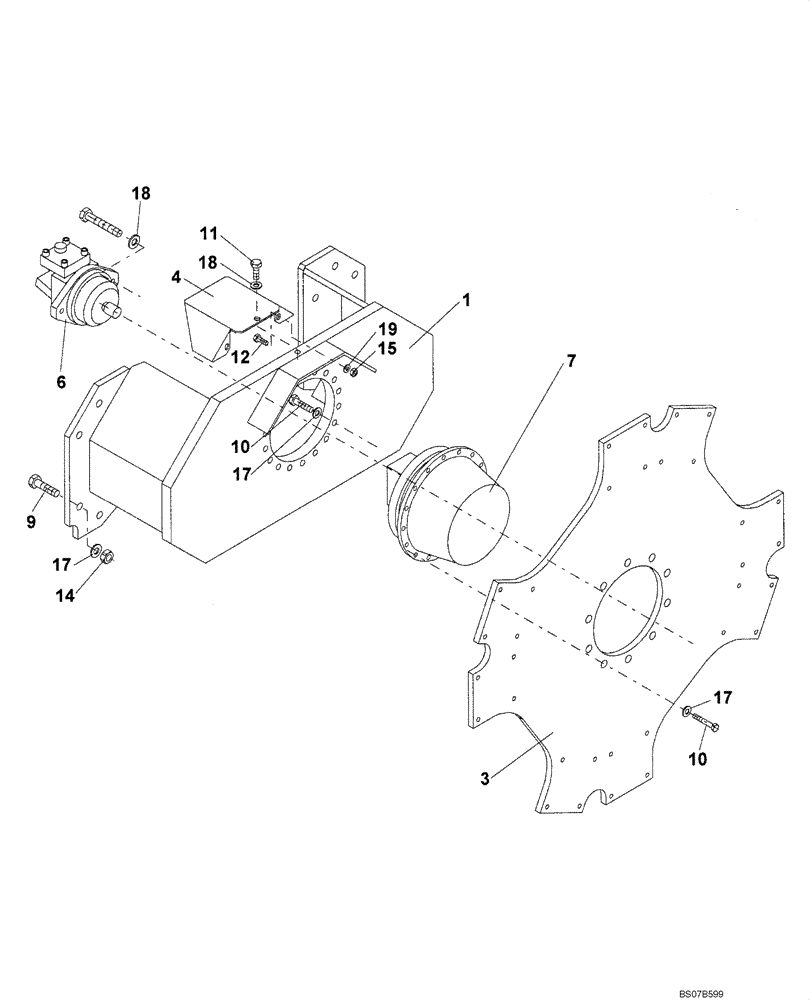

Схема запчастей Case SV216 - (35.353.05) - DRUM DRIVE, FRONT (GROUP 31) (ND012018) (35) - HYDRAULIC SYSTEMS
10
11
6
14
17
19
7
18
9
18
12
4
17
3
1
10
15
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DRUM DRIVE, FRONT (ND012018) (GROUP 31)

1шт.

1

ND018285

SUPPORT

1шт.

3

ND011846

CARRIER

1шт.

4

ND018634

COVER

1шт.

6

ND090920

HYDRAULIC MOTOR

1шт.

6

ND138587

HYDRAULIC MOTOR

MOTOR, HYDRAULIC; P.I.N. DDD001215 And After

1шт.

7

ND090943

GEAR REDUCTION UNIT

1шт.

9

ND021247

BOLT

12шт.

10

ND021241

BOLT

32шт.

11

ND021328

BOLT

1шт.

12

ND021211

BOLT

2шт.

14

ND021853

NUT

12шт.

15

ND021850

NUT

2шт.

17

ND035944

WASHER

44шт.

18

ND035943

WASHER

3шт.

19

ND035942

WASHER

2шт.
