(90.118.03) - ROPS / FOPS INSTALLATION (GROUP 572) (ND106517)

Запчасти Case SV216 (90.118.03) - ROPS / FOPS INSTALLATION (GROUP 572) (ND106517) (90) - PLATFORM, CAB, BODYWORK AND DECALS

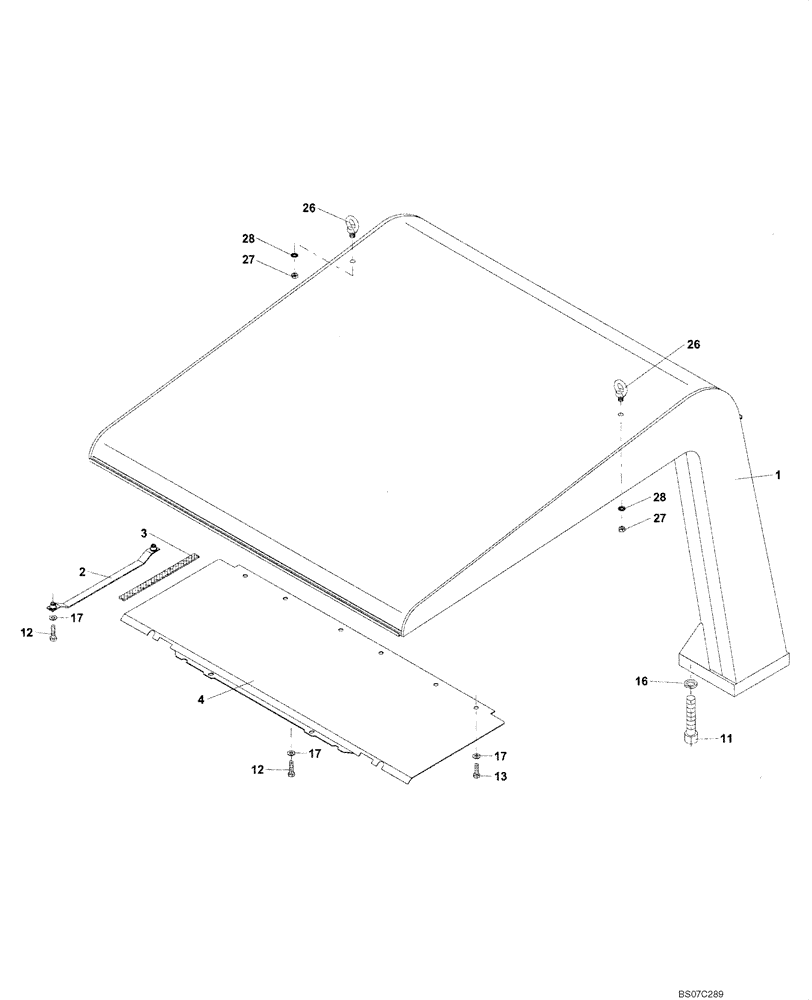

Схема запчастей Case SV216 - (90.118.03) - ROPS / FOPS INSTALLATION (GROUP 572) (ND106517) (90) - PLATFORM, CAB, BODYWORK AND DECALS
27
16
2
17
26
28
28
1
4
13
3
26
17
17
27
12
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

ROPS / FOPS INSTALLATION (ND106517) (GROUP 572)

1шт.

1

ND106513

FRAME, ROOF

1шт.

2

ND108186

SUPPORT

1шт.

3

ND108230

SEAL

M24 x 80

3шт.

4

ND107467

SUPPORT ASSY.

M12

1шт.

11

ND024304

BOLT

M12

16шт.

12

ND021302

BOLT

24

2шт.

13

ND092562

BOLT

12

6шт.

16

ND035946

SPRING WASHER

16шт.

17

ND029250

WASHER

14шт.

26

ND026171

LIFTING EYE

2шт.

27

ND021850

NUT

2шт.

28

ND035942

WASHER

2шт.
