(75.200.02) - DRUM, SMOOTH VIBRATORY (GROUP 1) (84421923) - NARROW VERSION

Запчасти Case SV216 (75.200.02) - DRUM, SMOOTH VIBRATORY (GROUP 1) (84421923) - NARROW VERSION (75) - SOIL PREPARATION

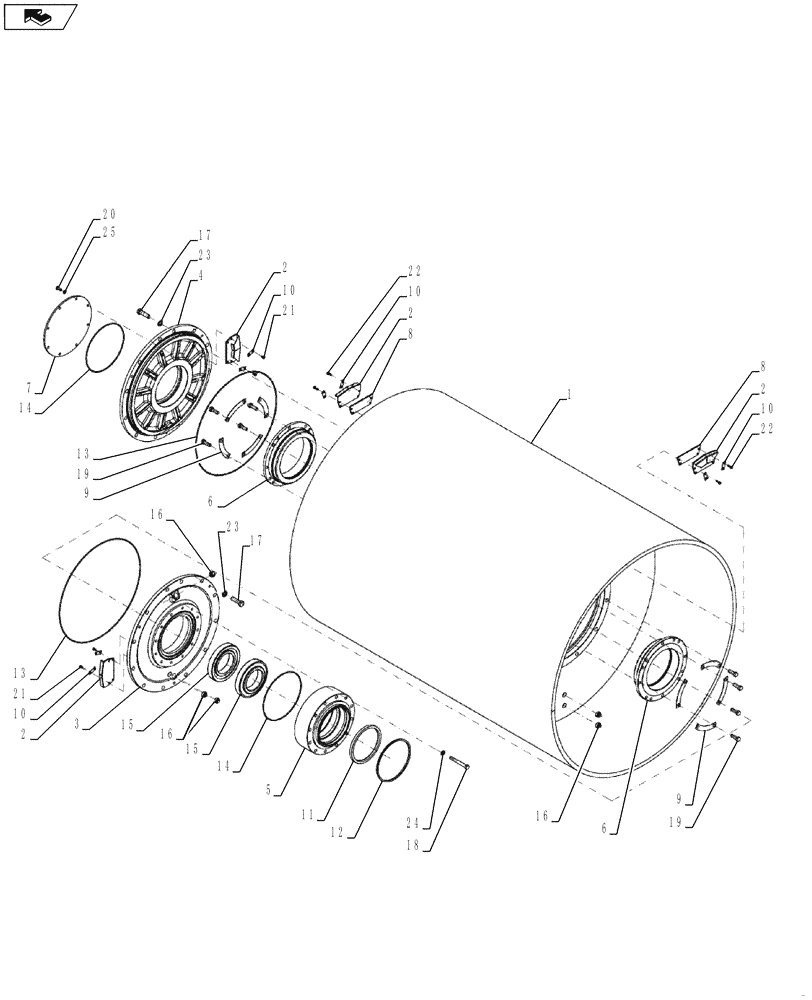

Схема запчастей Case SV216 - (75.200.02) - DRUM, SMOOTH VIBRATORY (GROUP 1) (84421923) - NARROW VERSION (75) - SOIL PREPARATION
11
13
10
14
18
12
23
3
10
21
8
22
17
6
19
2
9
19
15
14
17
22
4
24
25
2
20
16
2
8
21
10
10
16
1
15
home
16
13
23
7
6
5
2
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84421927

DRUM

1шт.

2

ND030914

OILER

4шт.

3

ND011710

COVER

Left

1шт.

4

ND011785

COVER

Right

1шт.

5

ND018184

HUB

1шт.

6

84419851

FLANGE

2шт.

7

ND031193

COVER

1шт.

8

ND031828

PLATE

2шт.

9

84419855

LOCKING TAB

8шт.

10

ND052827

WASHER

8шт.

11

ND079060

OIL SEAL

1шт.

12

ND068985

RING

1шт.

13

ND108238

O-RING

2шт.

14

ND108239

O-RING

2шт.

15

ND069049

BALL BEARING,130mm ID x 180mm OD x 32mm W

2шт.

16

ND065651

PLUG

Magnetic

5шт.

17

ND021243

BOLT

24шт.

18

ND021236

BOLT

12шт.

19

ND021333

BOLT

16шт.

20

ND021309

BOLT,M12 x 25

8шт.

21

ND021295

BOLT

8шт.

22

ND021293

BOLT

8шт.

23

ND035944

WASHER

24шт.

24

ND035943

WASHER

12шт.

25

ND035942

WASHER

8шт.
